Automatyczna Maszyna do korekcji masy w korbowodach 100 FBMP, 200 FBMP, 100 RBMP - Schenck RoTec Polska

    • Modułowa konstrukcja dla wszystkich typów korbowodów;
    • Automatyczne rozpoczęcie pracy, obsługa elementów ważonych przy pomocy przenośnika lub ręcznie;
    • Wysoka dokładność dzięki cyfrowemu przetwarzaniu danych i cyfrowo sterowanej procedurze korekcji.
Konstrukcja

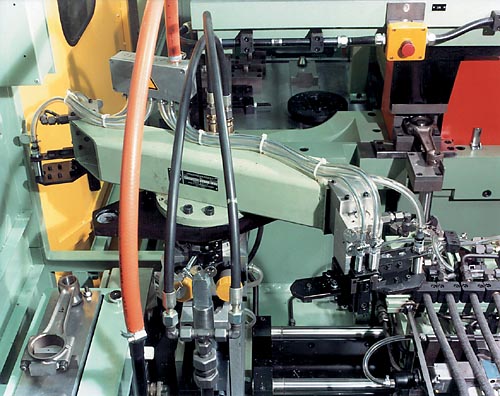

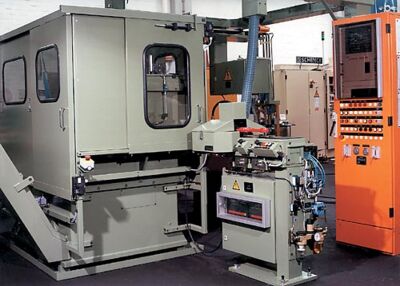

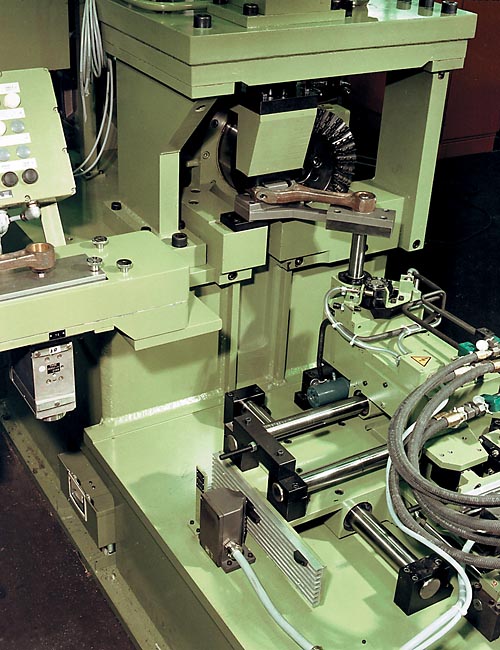

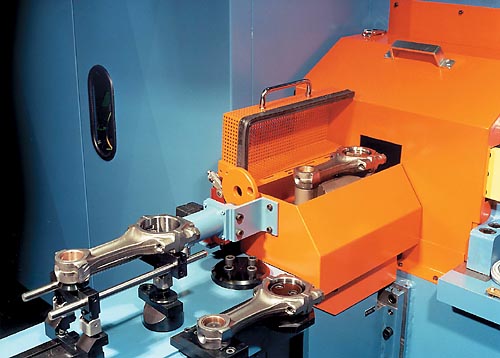

Dwustanowiskowa maszyna w pełni zautomatyzowana. Modułowa konstrukcja pozwala na dostosowanie do indywidualnych potrzeb. Stanowiska umieszczone są obok siebie. Ładowanie odbywa się ręcznie; przenoszenie korbowodu w maszynie odbywa się poprzez urządzenie pozycjonujące lub przenośnik wymienny. Spawana podstawa pozwala na dogodne ustawienie jednostek; jest przystosowana do usuwania opiłków specjalną rynną zsypową. Urządzenie posiada elektromechaniczną, sterowaną cyfrowo frezarkę oraz podwójną wagę. Urządzenie pomiarowe, oparte na mikroprocesorze, służy do pobierania danych oraz ich przetwarzania. Wyposażenie obejmuje także kontroler SPS z diagnozą błędów.

Projekt
Zakres zastosowań

Ustalenie oscylującej i obrotowej wagi oraz wagi całkowitej korbowodów w silnikach spalinowych wewnętrznego spalania. Kontrolowana korekcja wagi przy przygotowanych podkładkach korekcyjnych od strony łba tłokowego korbowodu i stopy korbowodu.

Po korekcji wagi następuje zazwyczaj diamentowanie.

Maszyna ma zastosowanie w produkcji na dużą skalę; współpracuje z linią produkcyjną.

Dane techniczne
Technical data at a glance    102 FBMP  112 FBMP  202 FBMP  102 RBMP  112RBMP
Measuring unit        PC 850
Con-rod with 1 boss    •      •
Con-rod with 2 bosses      •  •     •
Measurement/Control station combined    •  •  •  •  •
1 milling unit    •  •    •
2 milling units        •     •
Integrated transporter          •  •
Connecting-rod
Total weight  [g]  400 - 7000  400 - 7000  400 - 7000  400 - 7000  400 - 7000
Weight, small-end  [g]  110 - 1900  110 - 1900  110 - 1900  110 - 1900  110 - 1900
Weight, big-end  [g]  290 - 5100  290 - 5100  290 - 5100  290 - 5100  290 - 5100
Gauge  [mm]  110 - 300  110 - 300  110 - 300  110 - 300  110 - 300
Hole dia. at small-end  [mm]  16 - 56  16 - 56  16 - 56  16 - 56  16 - 56
Hole dia. at big-end  [mm]  40 - 105  40 - 105  40 - 105  40 - 105  40 - 105
Rod thickness  [mm]  20 - 50  20 - 50  20 - 50  20 - 50  20 - 50
Rod width, max.  [mm]  160  160  160  160  160
Correction pad width, small-end  [mm]  10 - 50  10 - 50  10 - 50  10 - 50  10 - 50
Correction pad width, big-end  [mm]  20 - 70  20 - 70  20 - 70  20 - 70  20 - 70
Machine
Width A 1)  [mm]  1500  1500  1500  4200  4200
Depth B 1)  [mm]  2200  2200  2500  2200  2200
Height C 1)  [mm]  2000  2000  2000  2200  2200
Achievable tolerance 2)  [g]  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10
Measurement uncertainty  [g]  0,1  0,1  0,1  0,1  0,1
Milling cutter wheel dia.   [mm]  360  360  360  360  360
Cut width  [mm]  20 - 75  20 - 75  20 - 75  20 - 75  20 - 75
Cycle time 3)  [s]  14 - 36  14 - 36  14 - 36  17 - 26  26 - 36
Air pressure  [kPa]  600  600  600  600  600
Power consumption  [kVA]  20  20  35  38  38

Basic machine  Order No.  R0650100.01  R0650200.01  R0650300.01  R0650400.01  R0650500.01
Options
De-burring equipment  Order No.  R0650101.01  R0650201.01  R0650301.01  R0650401.01  R0650501.01
Hole detection  Order No.  R0650102.01  R0650202.01  R0650302.01  R0650402.01  R0650502.01
Boss detection  Order No.  R0650103.01  R0650203.01  R0650303.01  R0650403.01  R0650503.01
Separate checking weighter  Order No.  -  -  -  R0650404.01  R0650504.01
Chip conveyor  Order No.  R0650105.01  R0650205.01  R0650305.01  R0650405.01  R0650505.01
Linking equipment  Order No.  o.r.  o.r.  o.r.  o.r.  o.r.

1) Data non-binding, dependent on the respective equipment
2) Acc. To DIN 1319, 95% probability, dependent on form accuracy of correction pads and weight division
3) Dependent on the weight required to be removed, the con-rod material and permissible milling data
o.r. On request
