Maszyny pompujące do kół samochodowych 110 SBFR, 130 SBFR - Schenck RoTec Polska

  • Pompowanie bez pierścieni uszczelniających i innych części zużywalnych;
  • Pompowanie do 6 kół (przy pomocy ramienia teleskopowego);
  • Może być stosowane przy każdej konfiguracji felg, także z lekkimi felgami aluminiowymi o bezkrawędziowej, szprychowej konstrukcji;
  • Brak obciążenia felg;
  • Automatyczne działanie;
  • Współpraca z liniami produkcyjnymi.

Działanie

  • Automatyczne przenoszenie złożonego koła z przenośnika wprowadzającego do stanowiska pompowania przez przenośnik dwupasowy;
  • Automatyczne działanie: obniżenie transportera i umieszenie koła na stole do pompowania;
  • Centrowanie felgi i opony, uniesienie koła i umieszczenie go na stole;

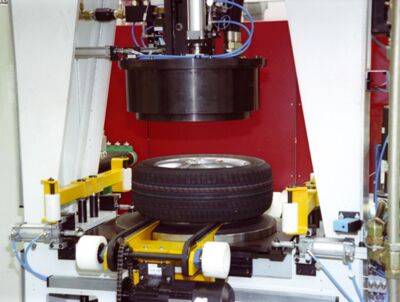

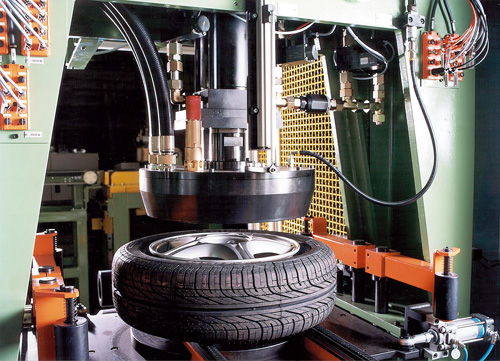

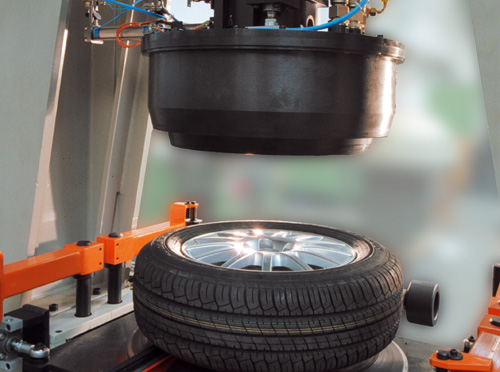

  • Opuszczenie pompki i wypełnienie opony gazem do uzyskania odpowiedniego ciśnienia;
  • Podniesienie pompki;
  • Automatyczne przeniesienie napompowanego koła do wyważarki.

Projekt
Zakres zastosowań

Pompowanie opon bezdętkowych dla samochodów osobowych (standardowych, niskoprofilowych i super niskoprofilowych). Urządzenie odpowiednie dla opon montowanych na felgi stalowe i aluminiowe o różnych rozmiarach.

Zastosowanie w produkcji seryjnej.

Łatwe sprzężenie z istniejącymi lub nowymi liniami produkcyjnymi, z maszyną do montowania opon, maszyną stabilizującą oraz wyważarką.

Konstrukcja

Jednostanowiskowa, w pełni zautomatyzowana maszyna; ładowanie i rozładowywanie odbywa się poprzez automatyczny przenośnik.

Dwupasowy przenośnik na spawanych podstawach z funkcją podnoszenia, stołem do pompowania z uszczelniaczami, urządzeniem centrującym, pompką oraz zainstalowanym hydro-pneumatycznym urządzeniem opuszczającym i blokującym.

Dane techniczne
Technical data at a glance    110 SBFR  130 SBFR
Fully automatic sequence of operations    •  •
Complete wheel
Weight, max.  [kg]  50  50
Overall width  [mm]  120 - 350  120 - 350
Outerside diameter, tire-  [mm]  560 - 900  560 - 900
Diameter, standart wheel  [Zoll]  13-15 / 14-16 / 15-17  13-18 / 14-19 / 15-20
Diameter, emergency wheel  [Zoll]  a. A.  a. A.
Bead width  [Zoll]  3,5 - 12,0  3,5 - 12,0
Machine
Width A 2)  [mm]  1300  1300
Depth B 2)  [mm]  1955  1955
Height C 2)  [mm]  3100  3100
Inflation tolerance 1)  [kPa]  10 - 50  10 - 50
Cycle time, max.  [s]  09-Nov
Production rate  [St./h]  510  450 / 325
Air pressure 5)  [kPa]  600 - 1000  600 - 1000
Air consumption  [m3/h]  400  300 - 400
Power supply 3)  [V]  400  400
Power consumption  [kVA]  10  10

Basic machine  Order No.  R0600100.01  R0600400.01
Options
Barcode reader 4)  Order No.  R0600101.01  R0600401.01
Sound absorbing equipment  Order No.  R0600102.01  R0600402.01
Infeed conveyor   Order No.  R0600103.01  R0600403.01
Intermediate conveyor  Order No.  R0600104.01  R0600404.01

1) Dependent on the tire design and mounting method
2) Data non-binding, depends on the respective equipment supplied
3) Main configuration: 3 / PEN AC 50Hz 400 V +6 / -10%
4) Transfer of tire and wheel data to the line
5) Depending on the required inflation pressure
