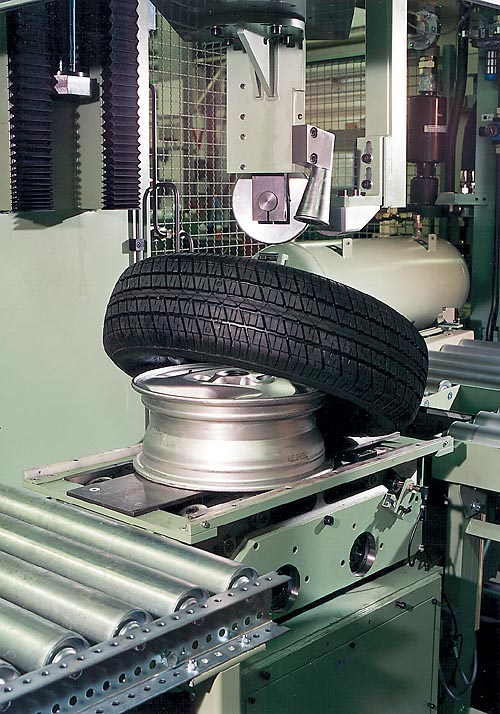

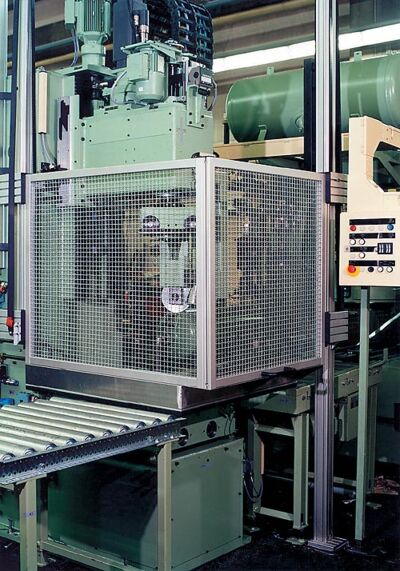

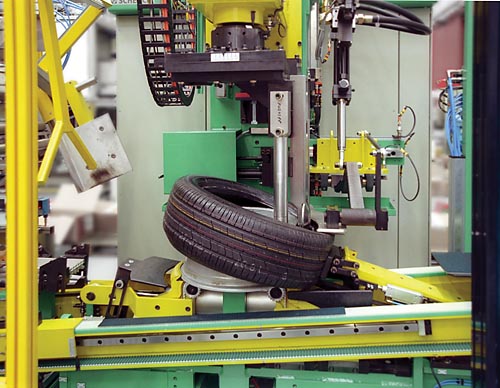

Jednostanowiskowa maszyna z automatycznym cyklem, ładowana i rozładowywana ręcznie lub przy pomocy przenośnika. Maszyna składa się z urządzenia mocującego i centrującego, jednoramiennej obniżanej głowicy, rolki dociskowej, napędu do podnoszenia i obracania, urządzenia wciskającego oponę, oraz dociskacza.
Automatyczna regulacja głowicy montującej, dzięki której maszyna zostaje dostosowana do opon o różnej szerokości. Ręczna regulacja średnicy felgi. Dostępne jest, opcjonalnie, urządzenie zmieniające.
Automatyczny montaż opon bezdętkowych (standardowych, niskoprofilowych, super niskoprofilowych) dla samochodów osobowych na felgi stalowe i aluminiowe o różnej średnicy.
Zastosowanie maszyny w produkcji na średnią skalę. Możliwe jest sprzężenie maszyny z odpowiednio przystosowanym stanowiskiem smarującym i nakładającym (130 SBER), a także z maszyną pompującą i wyważającą.

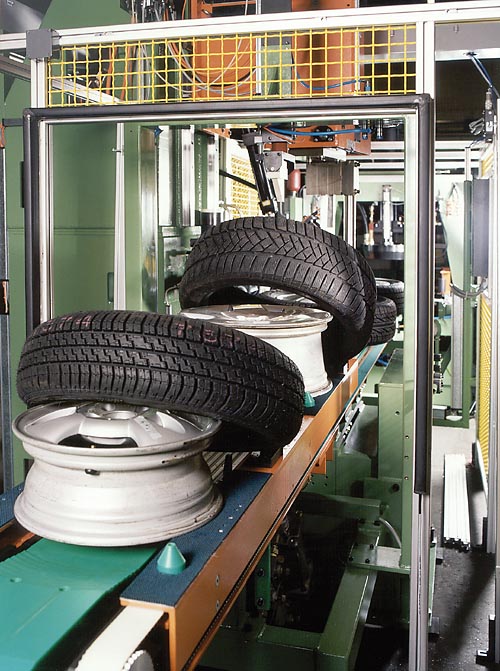

Ładowanie i wyładowywanie odbywa się ręcznie lub przy pomocy opcjonalnego przenośnika.
Technical data at a glance | 130 RBER | 130 SBER | 131 SBER | |
Integrated transport | • | • | ||
Complete wheel | ||||
Weight, max. | [kg] | 40 | 40 | 40 |
Total width | [mm] | 120 - 300 | 120 - 350 | 120 - 350 |
Outside diameter, tire | [mm] | 550 - 750 | 560 - 900 | 560 - 900 |
Diameter, rim | [Zoll] | 13 -15 | 13 - 18 | 14 - 19 / 15 - 20 |
Bead width | [Zoll] | 3,5 - 6,0 | 3,0 - 12,0 | 3,0 - 12,0 |
Machine | ||||
Width A 2) | [mm] | 4100 | 5100 | 5100 |
Depth B 2) | [mm] | 3500 | 3500 | 3500 |
Height C 2) | [mm] | 3300 | 3300 | 3300 |
Separate mounting of beads | • | • | ||
Cycle time 1) | [s] | 16 - 18 | 12 - 15 | 12 - 15 |
Production 1) | [St./h] | 200 - 225 | 240 - 300 | 240 - 300 |
Air pressure | [kPa] | 600 | 600 | 600 |
Air consumption | [m3/h] | 25 | 25 | 25 |
Power consumption | [kVA] | 15 | 30 | 30 |
Order No. | R0570100.01 | R0570300.01 | R0570400.01 | |
Order No. | o.r. | o.r. | - | |
Barcode reader | Order No. | - | R0570302.01 | R0570402.01 |
Wheel turner | Order No. | R0570103.01 | R0570303.01 | R0570403.01 |
Conveying equipment | Order No. | o.r. | o.r. | o.r. |
2) Data non-binding, depends on the respective equipment supplied | ||||
3) Transfer of tire and wheel data to the line | ||||
4) Required for a deep drop base | ||||
o.r. On request | ||||
