Konstrukcja

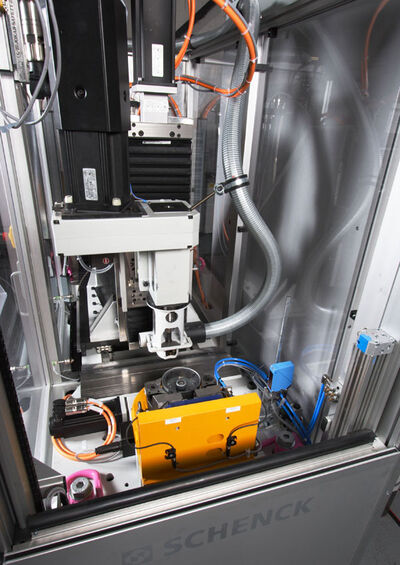

W pełni zautomatyzowana, jednostanowiskowa maszyna z wbudowaną jednostką wiercącą o wysokiej wydajności. W pełni programowalny panel sterowania z funkcją wykrywania błędów i wyświetlaczem informującym o postępie pracy. Elementy obrabiane przytwierdzane są do wyważarki przy użyciu złączek z pneumatycznym mechanizmem mocującym. Podczas wiercenia pod elementem obrabianym znajduje się podpora, która równoważy siłę wiercenia. Pomiar niewyważenia, szacowanie wymaganej korekcji oraz kontrola korekcji odbywają się przy użyciu jednostki pomiarowej, sterowanej przy pomocy komputera. Ręczne ładowanie maszyny lub dodatkowe ładowanie odbywa się przy użyciu ręcznie obsługiwanego systemu i odpowiedniej techniki przenoszenia.
Mierzenie i korekcja niewyważenia w wirnikach o kształcie krążka, z wałem i bez wału, takich jak koła zamachowe, koła zamachowe typu TMF o podwójnej masie, bębny hamulcowe, koła zębate, tarcze sprzęgła, wały wyrównujące, dmuchawy, itp.
Współpraca z linią produkcyjną i proste przełączenie maszyny na inny typ wirnika poprzez zmianę adaptera powierzchni przylegających elementu obrabianego i wybór pliku dla odpowiedniego typu wirnika.
Korekcja niewyważenia poprzez osiowe lub promieniowe wiercenie skrajne i częściowe. Jeśli początkowe niewyważenie jest większe niż takie, które może zostać poprawione przez pojedyncze wiercenie, możliwe jest wiercenie wielu otworów.
Na życzenie możliwe jest zamówienie maszyny z funkcją korekcji niewyważenia poprzez frezowanie, zgrzewanie, nitowanie oraz dziurkowanie. Jednostki korekcyjne dostosowane są do obrabianego elementu.
Technical data at a glance | 150 VM | 151 VM | 150 SVM | 151 SVM | 350 SVM | 550 SVM | |
Measuring unit | CAB 950 | CAB 950 | CAB 950 | CAB 950 | CAB 950 | CAB 950 | |
Unbal. corr. by drilling, vertical | • | • | |||||
Unbal. corr. by drilling, horizontal | • | • | |||||
Unbal. corr. by welding (CD) | • | ||||||
Unbal. Corr. By welding (medium frequency) | option | ||||||
Unbal. corr. by punching | • | ||||||
Analog depth control | • | • | |||||
Numerical depth control | • | • | |||||
Manual change-over | • | • | |||||
Automatic change-over | • | • | • | • | |||
Rotor | |||||||
Weight, max. 2) | [kg] | 5 - 100 | 5 - 100 | 5 - 100 | 5 - 100 | 5 - 100 | 5 - 100 |
Diameter, max. | [mm] | 240 - 600 | 240 - 600 | 240 - 600 | 240 - 600 | 240 - 600 | 240 - 600 |
Height, max. | [mm] | 10 - 200 | 10 - 200 | 10 - 200 | 10 - 200 | 10 - 200 | 10 - 200 |
Machine | |||||||
Lenght A 4) | [mm] | 1500 | 1500 | 3400 | 3400 | 3400 | 3400 |
Width B 4) | [mm] | 1700 | 1700 | 1500 | 1500 | 1500 | 1500 |
Height C 4) | [mm] | 2200 | 2200 | 2400 | 2400 | 2400 | 2400 |
Balancing speed | [min -1] | 800 | 800 | 800 | 800 | 800 | 800 |
Drilling performance St 60 | (mm) | 8 - 28 | 8 - 28 | 8 - 28 | 8 - 28 | - | - |
Measuring uncertainty 1) | [gmm] | 2 - 20 | 2 - 20 | 2 - 20 | 2 - 20 | 2 - 20 | 2 - 20 |
Cycle time 3) | [s] | 30 | 30 | 25 | 25 | 25 | 25 |
Air pressure | [kPa] | 500 | 500 | 500 | 500 | 500 | 500 |
Required air flow | [m3/h] | 0,5 | 0,5 | 1 | 1 | 1 | 1 |
Power consumtion | [kVA] | 12 | 12 | 25 | 25 | 25 | 25 |
Order-Nr. | R0030100.01 | R0030200.01 | R0030300.01 | R0030400.01 | R0030500.01 | R0030600.01 | |
Drill swarf extractor | Order-Nr. | R0030102.01 | R0030102.01 | R0030102.01 | R0030102.01 | - | - |
2) Rotor plus Adaptor | |||||||
3) Depending on initia unbalance, correction geometry, cutting data and operator | |||||||
4) data non-binding, depending on respective equipment |
