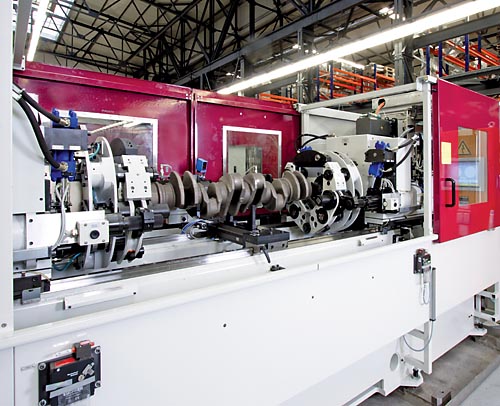

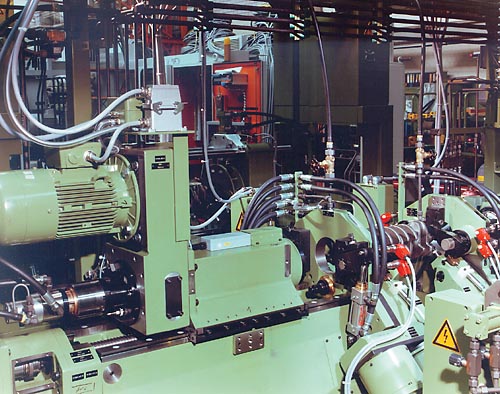

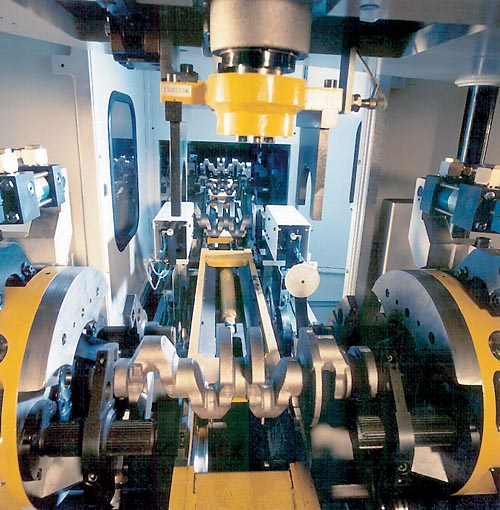

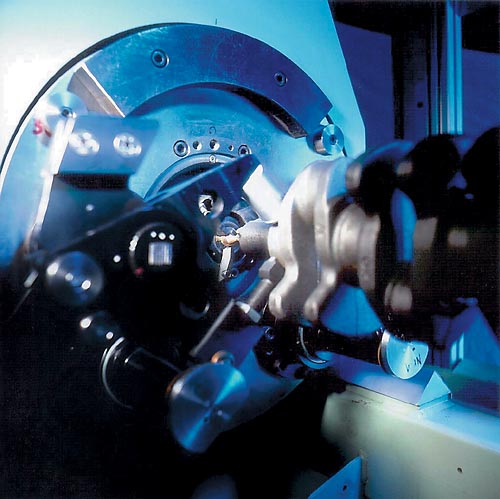

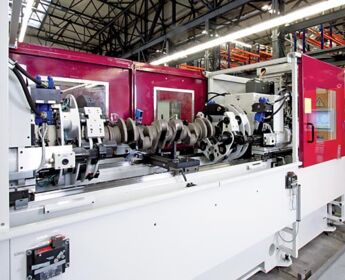

400 SBRZ, 600 SBRZ, 400 TBTZ, 400 MBRZ

Automatyczne Nakiełczarki do wałów korbowych

    • Konstrukcja modułowa, zmiana typów wałów korbowych przy użyciu wózków;
    • W pełni zautomatyzowane działanie;
    • Bezpośrednie sprzężenie z liniami produkcyjnymi;
    • Przetwarzanie informacji dotyczących niewyważenia, uzyskanych od końcowej maszyny wyważającej w celu optymalizacji procesu produkcyjnego.
Projekt
Zakres zastosowań

Wyważanie frezowanych czołowo surowych odlewów wałów korbowych lub kutych elementów dzięki zróżnicowanemu programowi.

Obróbka symetrycznych i niesymetrycznych wałów korbowych poprzez zmianę typu wału.

Zaprojektowana do użytku przez producentów silników do produkcji na średnią i dużą skalę.

Ręczne ładowanie i wyładowywanie maszyny przy użyciu podnośnika, lub automatyczne – z wykorzystaniem oprzyrządowania przenoszącego, dostarczonego przez klienta. Współpraca z kompletną linią produkcyjną.

Dane techniczne
Technical data at a glance      400 SBRZ  400 TBTZ   400 MBRZ  600 SBRZ
Measuring unit      CAB 950  CAB 950  CAB 950  CAB 950
Passenger car crankshafts      •  •  •
Crankshafts for light commercial
vehicles and trucks             •
Asymmetrical crankshafts      •  •  •  •
Varying type programs      •  •  •  •
Automatic sequence of operations      •  •  •  •
Lifting device            •
Combined measurement and centering      •      •
Separate measurement and centering        •
Measurement only          •
Crankshaft forging or casting
Weight    [kg]  7 - 50  7 - 50  7 - 50  40 - 200
Outside diameter, max.    [mm]  220  220  220  320
Main journal diameter    [mm]  45 - 80  45 - 80  45 - 80  70 - 130
Length    [mm]  360 - 780  360 - 790  360 - 790  500 - 1500
Machine
Width A 3)    [mm]  6700  3900  3900  7000
Depth B 3)    [mm]  3000  4000  4000  4000
Height C 3)    [mm]  2000  2000  2000  2600
Balancing speed    [min -1]  400  400  400  300
Clamping diameter    [mm]  45 - 120  45 - 120  45 - 120  60 - 180
Drill clamping diameter, max.    [mm]  25  25  25 / 32
Residual eccentricity 4)    [mm]  0,06 - 0,07  0,06 - 0.07  0,06 - 0,07
Displacement, max.    [mm]  ±4  ±4  ±5
Cycle time 2)    [s]  45 - 80  25 - 32  23  50 - 80
Change-over time 1)    [min]  1 - 30  1 - 50  1 - 30  1 - 45
Power consumption    [kVA]  17  20   12  19

Basic machine  Order No.  R0630100.01  R0630300.01  R0630400.01  R0630200.01
Options
Axial stop  Order No.  R0630101.01  R0630301.01  R0630401.01  R0630201.01
Swarf conveyor  Order No.  R0630104.01  R0630304.01  R0630204.01

1) Depending on crankshaft program and operator skill
2) Depending on weight, unbalance and drilling time (without loading and unloading)
3) Data non-binding, depending on equipment supplied
4) According to DIN 1319, 95% probability, relative to outer counter weights, mounting on center holes
