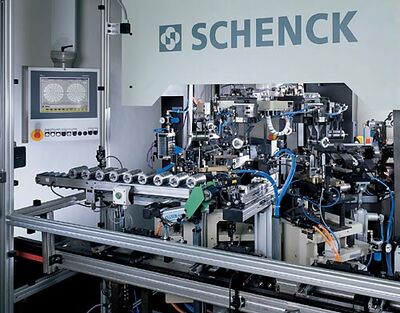

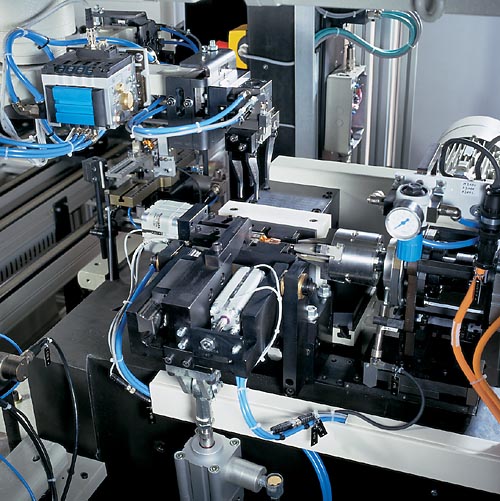

Automatyczna Wyważarka do wirników silniczków elektrycznych z funkcją przenoszenia 460 KBTU - Schenck RoTec Polska

  • Zintegrowany system przenoszenia wirników;
  • Podstawa urządzenia z odlewu mineralnego o dobrych właściwościach izolacji akustycznej;
  • Zabezpieczone, automatyczne działanie; sterowanie odbywa się przy pomocy Soft PLC;
  • Cyfrowe osie dla wszystkich etapów pracy;
  • Sprzężenie z liniami produkcyjnymi;
  • Przemysłowa jednostka pomiarowa o dużej wydajności, oparta na PC;
  • Ilustrowana instrukcja przekształcania urządzenia;
  • Obrazowa i tekstowa diagnoza błędu;
  • Serwis telefoniczny dla systemu pomiarowego i systemu sterującego.
Metody korekcji

Frezowanie profilowe;

Biegunowa korekcja niewyważenia przy odpowiednim kącie, odpowiednia w większości przypadków.


Biegunowe frezowanie rowków:

Trzpień frezujący z obcinarką przemieszcza się osiowo, aby frezowanie odbywało się na zewnątrz o niewyważenia.

Frezowanie rowków:

Metoda używana do korekcji quasi-biegunowej lub częściowej. Duża wszechstronność dzięki zastosowaniu jednej, lub wielu obcinarek i regulacji kąta nachylenia elementu.

Wszystkie metody korekcji mogą zostać użyte przy twornikach z nachyloną lub prostą szczeliną. Oprócz usuwania zbędnego materiału podczas frezowania, efektywność redukcji wagi może zostać podwyższona dzięki sterowanym obcinarkom osiowym.

Projekt
Zakres zastosowań

Pomiar i korekcja niewyważenia tworników o różnych rozmiarach. Urządzenie może być używane przy liniach produkcyjnych dla dużej ilości elementów. Korekcja niewyważenia odbywa się poprzez frezowanie (frezowanie profilowe i frezowanie rowków) na jednej lub dwóch płaszczyznach.

Konstrukcja

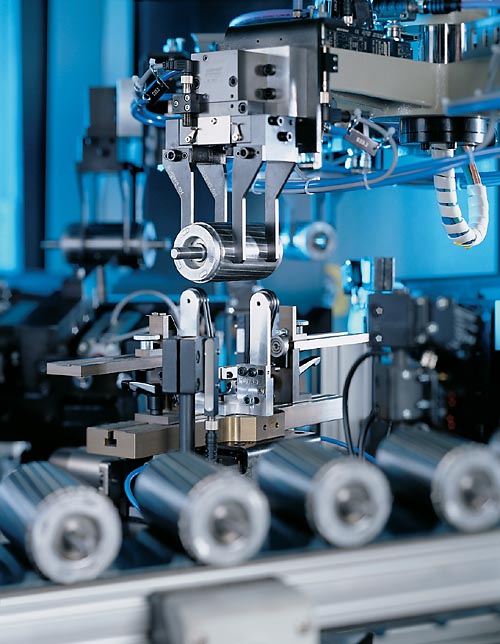

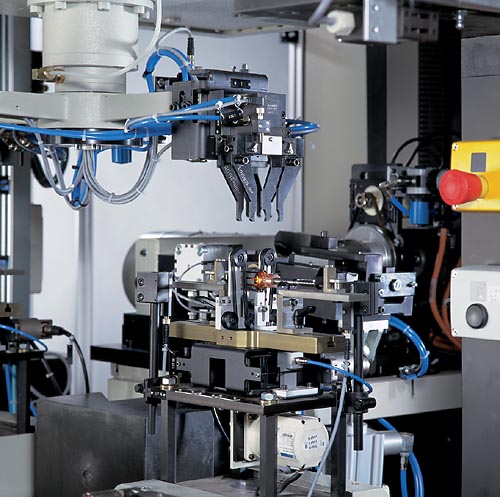

Sześciostanowiskowe urządzenie, w pełni zautomatyzowane. Przenoszenie elementów pomiędzy stanowiskami oraz sprzężenie z urządzeniami peryferyjnymi poprzez zintegrowany system przenoszenia wirników.

Elementy obrabiane mogą zostać przeniesione do maszyny za pomocą przenośnika lub na paletach.

Dane techniczne
Technical data at a glance    461 KBTU  462 KBTU  463 KBTU
Measuring unit    CAB 850  CAB 850  CAB 850
Polar profile milling    •
Slot milling in components      •
Polar slot milling        •
Commutator armatures
Weight  [kg]  0,1 - 2  0,1 - 2  0,1 - 2
Diameter  [mm]  24 - 82  24 - 66  24 - 40
Length  [mm]  69 - 250  90 - 250  90 - 190
Stack height  [mm]  12 - 65  30 - 65  30 - 50
Machine
Width A 2)  [mm]  1660  1660  1660
Depth B 2)  [mm]  2600  2600  2600
Height C 2)  [mm]  2780  2780  2780
Balancing speed  [min -1]  1500 - 2100  1500 - 2100  1800 - 2100
Measuring uncertainty  [gmm]  0,02 - 0,1  0,02 - 0,1  0,02 - 0,1
Achievable tolerance  [gmm]  0,4  0,1  0,2
Cycle time(plunge-milling)  [s]  4,5 - 5,0  6 - 7  4,5 - 5,0
Cycle time (axial-milling)  [s]  5,5 - 6,0  7 - 8  5,5 - 6,0
Change-over time  [min]  5 - 15  5 - 15  5 - 15
Air pressure  [kPa]  450  450  450
Air consumption  [m3/h]  3,0  3,0  3,0
Power consumtion  [kVA]  15  15  15

Basic machine  Order No.  R0210100.01  R0210200.01  R0210300.01
Options
Mill slot recognition, measuring station  Order No.  -  R0210203.01  -
Chip extractor  Order No.  R0210104.01  R0210204.01  R0210304.01

1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Data non-binding, dependent on the respective equipment supplied
3) Rotor-dependent
