CAB 700, CAB 820, CAB 920

Układy pomiarowe do uniwersalnych zadań wyważania.
  • Pomiar niewyważenia dynamicznego w dwóch płaszczyznach, niewyważenia statycznego i niewyważenia momentowego
  • Automatyczne wyliczenie i porównanie tolerancji
  • Kalkulacja tolerancji wg ISO1940
  • Wyświetlenie danych liczbowych i wektorowych
  • Wyświetlenie składników dla symetrycznej dystrybucji
  • Uśrednianie wyników pomiarów w czasie dla tego samego wirnika
  • Protokół niewyważenia w formacie PDF
  • Prosta kompensacja, kompensacja z wpustem, wyważanie w przeciwnym kierunku
  • Obsługa napędu dla cyklów automatycznego wyważania
  • Obsługa napędu dla cyklów automatycznego indeksowania dla maszyn o nosności do 15 kg
  • Port USB do odzyskiwania systemu

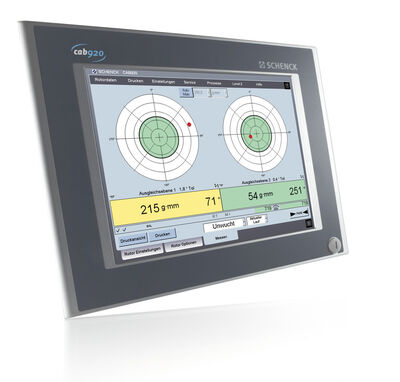

CAB 920 - Synteza prostej obsługi i najwyższej jakości wyważania

Nowy produkt CAB 920 to najnowocześniejsze osiągnięcie legendarnego systemu CAB produkcji Schenck. Dzięki połączeniu przebogatych właściwości oprzyrządowania i dostępnych funkcji oraz niedoścignionej prostoty, CAB 920 kreuje nowe standardy wyważania dla każdego zastosowania. Można w łatwy sposób znacząco poprawić wyniki wyważania bez względu na to czy wykonywane zadanie jest proste czy najbardziej złożone.

Eliminacja błędów, przyspiesznie procesu i znaczne zwiększenie jakości wyważania – to wszystko jest osiągalne dla Państwa z użyciem CAB920. Prosta obsługa to klucz do zwiększenia bezpieczeństwa.

CAB 920 jest idealnym urządzeniem do modernizacji starych systemów wyważania, zarówno poziomych jak i pionowych. W ten sposób można ulepszyć swoją starą maszynę i doprowadzić do najwyższego osiągalnego poziomu jej możliwości w zakresie technologii wyważania.


CAB 700

Zakres zastosowania

Wydajność nie zależy od rozmiaru, a nowatorska technologia niekoniecznie musi się przejawiać złożonymi strukturami. Różnorodność nowych cech w CAB 700 sprawia, że to urządzenie pomiarowe z wykorzystaniem mikroprocesora można uniwersalnie zastosować zarówno do poziomych jak i pionowych wyważarek.. Ten niewielkich rozmiarów model łączy w sobie właściwości, które są naprawdę ważne dla uniwersalnej wyważarki: proste działanie, dokładny pomiar niewyważenia, skuteczne oprogramowanie korekcji.

Projekt

CAB 820 - Uniwersalny i ekonomiczny

Podstawą CAB-a 820 jest wysoko wydajny i wytrzymały, przemysłowy komputer z ekranem dotykowym TFT. To gwarantuje, że CAB820 jest w stanie wykonywać swoją pracę niezawodnie w długim okresie użytkowania nawet w bardzo uciążliwych warunkach przemysłowych.

Systemem pracy CAB-a 820 jest Microsoft Windows, przez co łatwo jest zintegrować go do sieci lokalnej w firmie. Wyniki wyważania i protokoły mogą być dzięki temu łatwo eksportowane i wymieniane pomiędzy różnymi wydziałami firmy a następnie przetwarzane, edytowane i oceniane.

Modernizacja maszyny wyważającej

CAB820 nadaje się idealnie do modernizacji starych maszyn wyważających – zarówno poziomych jak i pionowych, również innych producentów. Przy użyciu zmontowanego, przygotowanego zestawu modernizacyjnego, możecie Państwo stworzyć nowoczesną maszynę wyważającą w bardzo szybki sposób.

Nasi inżynierowie serwisu zainstalują zestaw modernizacyjny i przeszkolą Państwa personel w zakresie obsługi. W ten sposób Państwa proces wyważania stanie się bardziej wydajny, nowoczesny i prosty w obsłudze.

Planowanie na przyszłość – upgrade układu pomiarowego

CAB820 został zaprojektowany do standardowych zastosowań. Jeśli zadania wyważania staną się bardziej wymagające i skomplikowane, możecie Państwo bardzo łatwo zmodernizować CAB820 do poziomu CAB920 SmartTouch – naszego najbardziej zaawansowanego układu pomiarowego, zaprojektowanego do specjalnych zadań. Wówczas otrzymacie Państwo układ pomiarowy, za pomocą którego można wykonywać: wyważanie nisko lub wysokoobrotowe, wyważanie wirników sztywnych lub elastycznych, na maszynach pionowych lub poziomych, w najwyższej klasie dokładności.

Dane techniczne
Technical data at a glance    CAB 700  CAB 706  CAB 920
Digital multiplication measuring principle    •  •  •
Unbalance measurement for laboratory applications     •  •  •
Permanent calibration    •  •  •
Empirical calibration    (•)  (•)  (•)
Correction calculations    (•)  (•)  (•)
Screen display    •
High resolution screen display      •  •
Multi-function keyboard    •
Separate data storage medium        •
Centronics printer interface    (•)  •  •
Serial interface (COM)    •    •
Serial interface (USB)      •  •
Serial interface, Ethernet        •
Control interface, standart    •    •
Interface for 2 display units      •
Interface for external keyboard      •  •
Reference generator connection
Vibration sensor connections    2 - (4)
Measuring unit
Display resolution    320 x 240
Measurement uncertainty  [gmm]  depending on the balancing machine  depending on the balancing machine  depending on the balancing machine
Measuring speed range  [min -1]  120 - 5.000  120 - 5.000  100 - 5.000 3)
Unbalance measurement range    1 : 1.000.000  1 : 1.000.000  1 : 2.000.000
Measurement speed, approx.  [s]  0,5 - 80  0,5 - 80  0,5 - 80
Type data memory  100  100 2)  2)  2)
Dimensions (19‘‘ rack)  [HE]  10  10
Weight, approx.  [kg]  30  40
Power requirement 1)  [V]  85 - 260  115 / 230  115 / 230
Power consumption  [VA]  30    250

Basic instrument  Order No.  R0760300.01    R0760200.01

(•) Optional

For the mentioned measuring units a multiplicity of extensions and software options are available that are only partially described here. To adapt these to your specific task please consult one of our technical personnel..

1) + 6% / -10%, 50/60 Hz
2) Unlimited with external data storage medium
3) Min. 10 and/or max. 250,000 min -1 possible as option
o.r. On request
