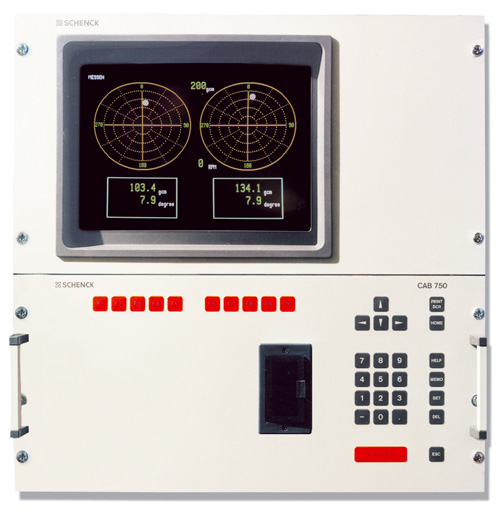

CAB 750 najlepiej nadaje się do zastosowania przy seryjnej produkcji. Dzięki wieloprocesorowej technologii jest to coś więcej niż tylko instrument do pomiaru niewyważenia - pomiar, obliczenie i kontrola korekcji, diagnostyka błędów oraz transfer danych odbywają się tutaj jednocześnie. Urządzenie to jest więc wielofunkcyjnym systemem pomiaru i kontroli. Gwarantuje krótki czas pomiaru, zamienia niewyważenie w efektywną korekcję i współpracuje w urządzeniami peryferyjnymi.
Technologia cyfrowa i wydajne rozwiązania obsługi wspierane przez odpowiednie oprogramowanie maksymalizują czas efektywnej pracy wyważarki i systemu pomiarowego. Zapamiętywanie określonych danych i ważnych parametrów maszyny oraz korekcji pozwalają na rozpoczęcie pracy poprzez wciśnięcie przycisku lub automatycznie przez zdalne polecenie.

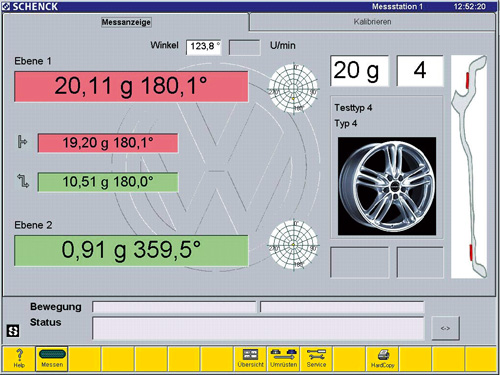

Pracując z CAB 750 będziecie również mogli przełączać się z dokładnością do ostatniej cyfry pomiędzy różnymi rodzajami korekcji po pomiarze (biegunowo lub składowo [polar or in components] w wartościach liczbowych, wektorowo
lub na kolorowych wykresach).
Optymalne obliczenie korekcji odbywa się automatycznie i bezbłędnie dla wiercenia, frezowania, spawania, biegunowo albo składowo, na jednej lub kilku płaszczyznach, w wielu etapach przetwarzania, w zaprogramowanym lub interaktywnym systemie. Do 12 cyfrowych osi jest kontrolowanych aby wypozycjonować wirnik i narzędzia przed i podczas pracy. Co więcej, ten instrument pozwala również na kontrolę statystyk procesów.
Wysoka wydajność i elastyczność to najważniejsze cechy nowoczesnej linii produkcyjnej. Jeśli chcecie Państwo być efektywni, musicie szybko reagować na zmieniające się trendy, działać innowacyjnie i oferować produkty wysokiej jakości, a to wymaga technologii, która gwarantuje wydajność, elastyczność i niezawodność.
Wyważanie na linii produkcyjnej niesie ze sobą następujące wymagania: możliwość dostosowania odpowiedniego rozwiązania do konkretnego zadania, najwyższa dokładność, duża wydajność oraz technologia, która jest dopasowana nie tylko do ludzi, ale również do środowiska w którym pracuje.
Nasze jednostki pomiarowe idealnie spełniają te wymagania. Wysokiej jakości wykonanie i części, łatwe do opanowania oprogramowanie i prosta w obsłudze, modułowa konstrukcja zapewnią najwyższą jakość i konkurencyjność przez długi czas.

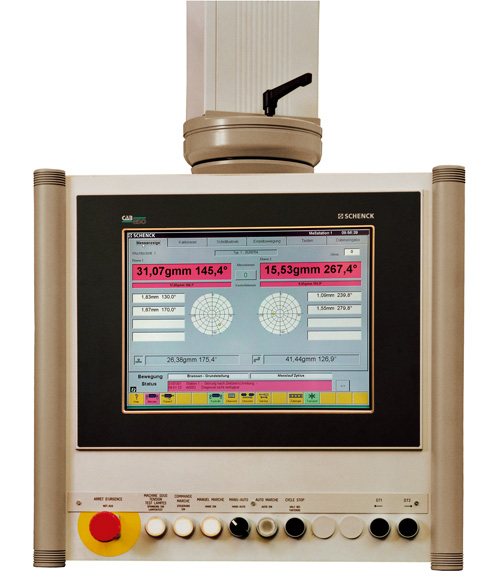

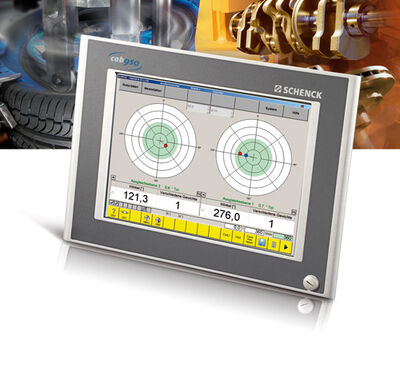

CAB 950 jest połączeniem precyzyjnej i najnowocześniejszej technologii pomiarowej i kontrolnej z solidną konstrukcją i prostą obsługą. A wszystko to połączone w jeden system z jasną filozofią obsługi, prostym interfejsem i dużym zakresem możliwości komunikacji.
CAB 950 zawiera w sobie funkcjonalność swoich poprzedników: CAB 850 i
CAB 750. Jednak znacznym ulepszeniom uległy integracja produkcji, ergonomia obsługi oraz diagnostyka na odległość. Zintegrowany system Siemens PLC pozwala na kontrolowanie ładowania i rozładowania sprzętu. Dzięki połączeniu możliwości przemysłowego komputera PC z systemem MS Windows XP oraz oprogramowania Schenk
Computer Aided Balancing (CAB), możecie Państwo sprawdzić dane statystyczne procesów kontrolnych np. ze swojego biura. A jeśli pomimo rozbudowanych programów sprawdzających i testujących oraz praktycznego systemu pomocy, będziecie potrzebowali wsparcia firmy Schenk, bardzo szybko znajdziecie rozwiązanie korzystając z Teleservice - zintegrowanej, zdalnej diagnostyki w trybie online.
Standardowo istnieją wersje CAB 950 dla:
| Technical data at a glance | CAB 750 | CAB 850 | CAB 950 | |
| Digital-multiplication measuring principle | • | • | • | |
| Sampling time optimization | • | • | • | |
| Multi-station capability | • | • | • | |
| Empirical calibration | • | • | • | |
| Correction value calculation | • | • | • | |
| Automatic correction control | • | • | • | |
| Digital display | • | |||
| High resolution screen display | • | • | ||
| Multi function keyboard | • | |||
| Touch-screen | • | • | ||
| Separate storage medium | • | • | • | |
| Centronics interface (printers) | • | • | ||
| Interface (RS 232; V24) | • | • | • | |
| Serial interface (COM) | • | • | ||
| Serial interface, Ethernet | • | • | ||
| Control interface, standard | • | • | • | |
| Control interface, Profi-/Inter-Bus | • | • | • | |
| Interface for 2 display units | • | • | ||
| Interface for external keyboard | • | • | ||
| Reference generator connection | 1 | 1 | 1 | |
| Vibrations sensor connections | 2 | 2 | 1 - 4 | |
| Measuring unit | ||||
| Display resolution | 640 x 400 | 1024 x 768 | 1024 x 768 | |
| Measurement uncertainty | [gmm] | depending on the balancing machine | depending on the balancing machine | depending on the balancing machine |
| Measuring speed | [min -1] | 150 - 10.000 | 150 - 10.000 | 150 - 40.000 |
| Unbalance measuring range | 1 : 1.000.000 | 1 : 1.000.000 | 1 : 1.000.000 | |
| Measurement time, approx. | [s] | 1,5 - 6 | 1,5 - 6 | 1,5 - 6 |
| Type data memory | 100 | 10.000 | 2) | 2) |
| Dimensions (19ââ rack) | [HE] | 11 | 16 | 16 |
| Weight, approx. | [kg] | 40 | 45 | ? |
| Power requirement 1) | [V] | 115 / 230 | 115 / 230 | 115 / 230 |
| Power consumption | [VA] | 250 | 300 | 300 |
| Order No. | R0760400.01 | R0760600.01 | ||
| For the mentioned measuring units a multiplicity of extensions and software options are available that are only partially discribed here. To adapt these to your specific task please consult one of our tecjnoical personnel. | ||||
| 1) + 6% / -10%, 50/60 Hz | ||||
| 2) Unlimited with external data storage medium | ||||
| o.r. On request | ||||
