Pionowa wyważarka dla wirników o masie do 30 kg Distec - Schenck RoTec Polska

  • Kompaktowa konstrukcja
  • Zajmuje mało miejsca
  • Szybkie i łatwe ustawienie
  • Nie potrzebny fundament
  • Najwyższa jakość pomiaru
  • Ergonomiczna obsługa
  • Odpowiednia do osiowej lub promieniowej korekcji niewyważenia
  • Wyposażona w haki dźwigowe, przez co łatwiejsza do ustawienia i transportu

Konstrukcja

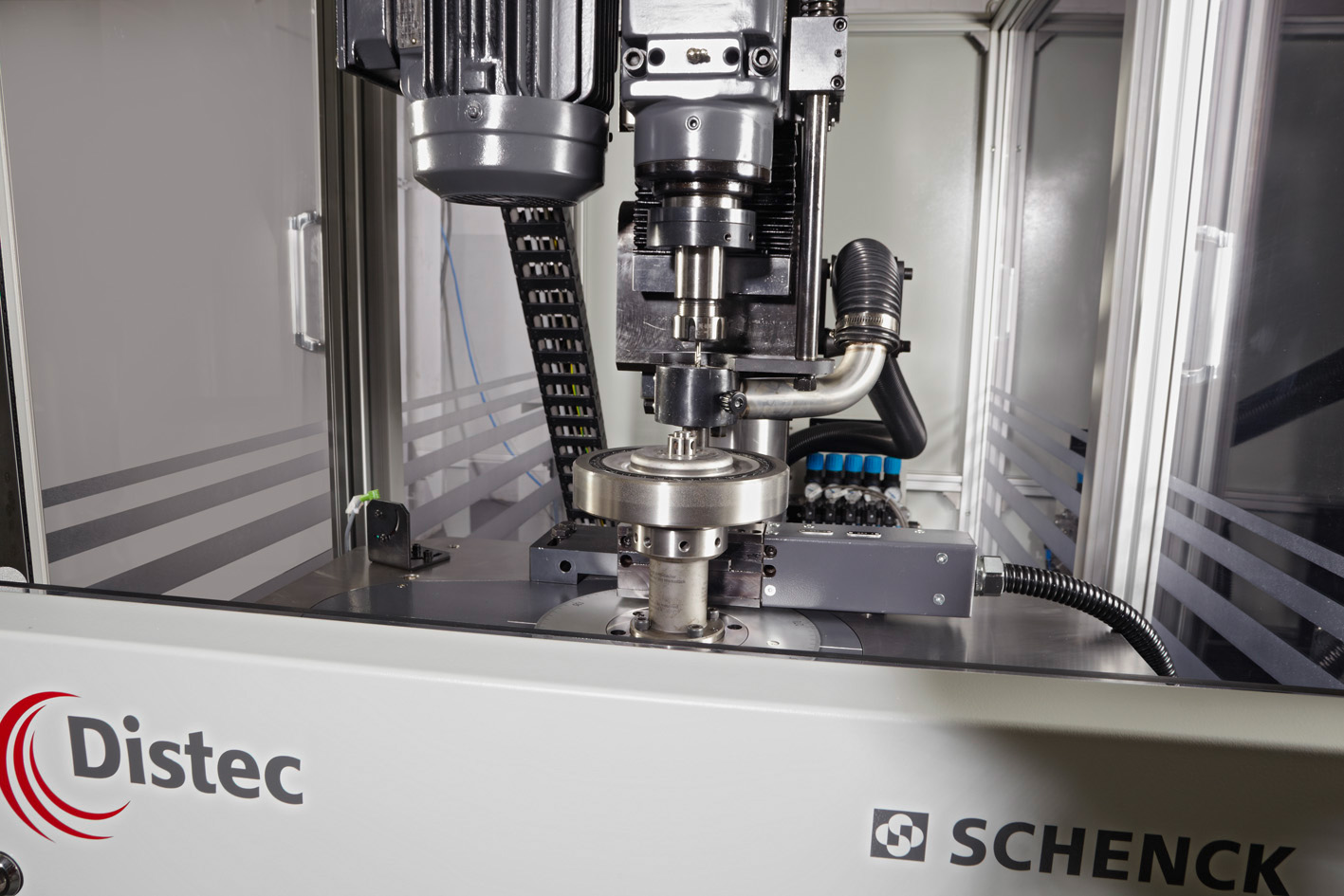

Maszyna składa się z pionowego urządzenia wyważającego i automatycznego mechanizmu wiercącego. Wyważane urządzenie jest przymocowane do wyważarki za pomocą sprężynowo wprawianego w ruch pojemnika, który aktywowany jest pneumatycznie.
Urządzenie pomiarowe CAB 759 używane jest do ustalenia stopnia niewyważenia oraz obliczenia korekcji.

Cechy charakterystyczne

  • Krótki okres realizacji zamówienia i dostawy
  • Uniwersalność
  • Automatyczna korekcja poprzez wiercenie osiowe lub promieniowe
  • Cykl automatycznego pomiaru jest łatwo dostępny i jego wartości można dostosować dla rozruchu, pomiaru i hamowania

Projekt

Zastosowanie

Distec to uniwersalna automatyczna wyważarka używana do wyważania wirników dyskowych, takich jak: koła zamachowe i zębate, tarcze i bębny hamulcowe, dwumasowe koła zamachowe, koła pasowe, tłumiki drgań, obudowy mechanizmu różnicowego, tarcze i komponenty sprzęgieł oraz wirniki hybrydowe.

Do pomiaru niewyważenia wykorzystywany jest środkowy otwór wirnika, a jego wyniki otrzymujemy na jednym lub dwóch poziomach.

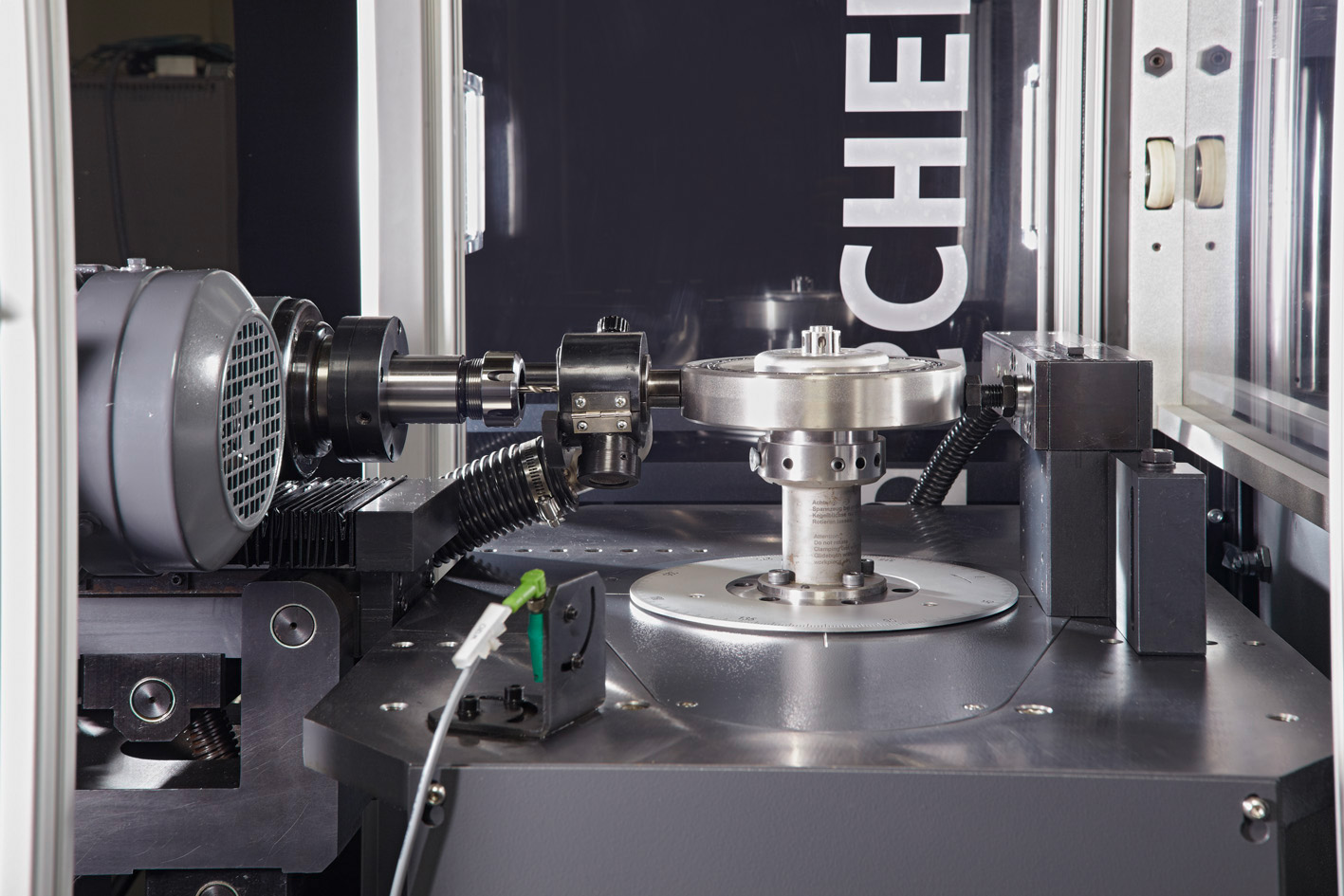

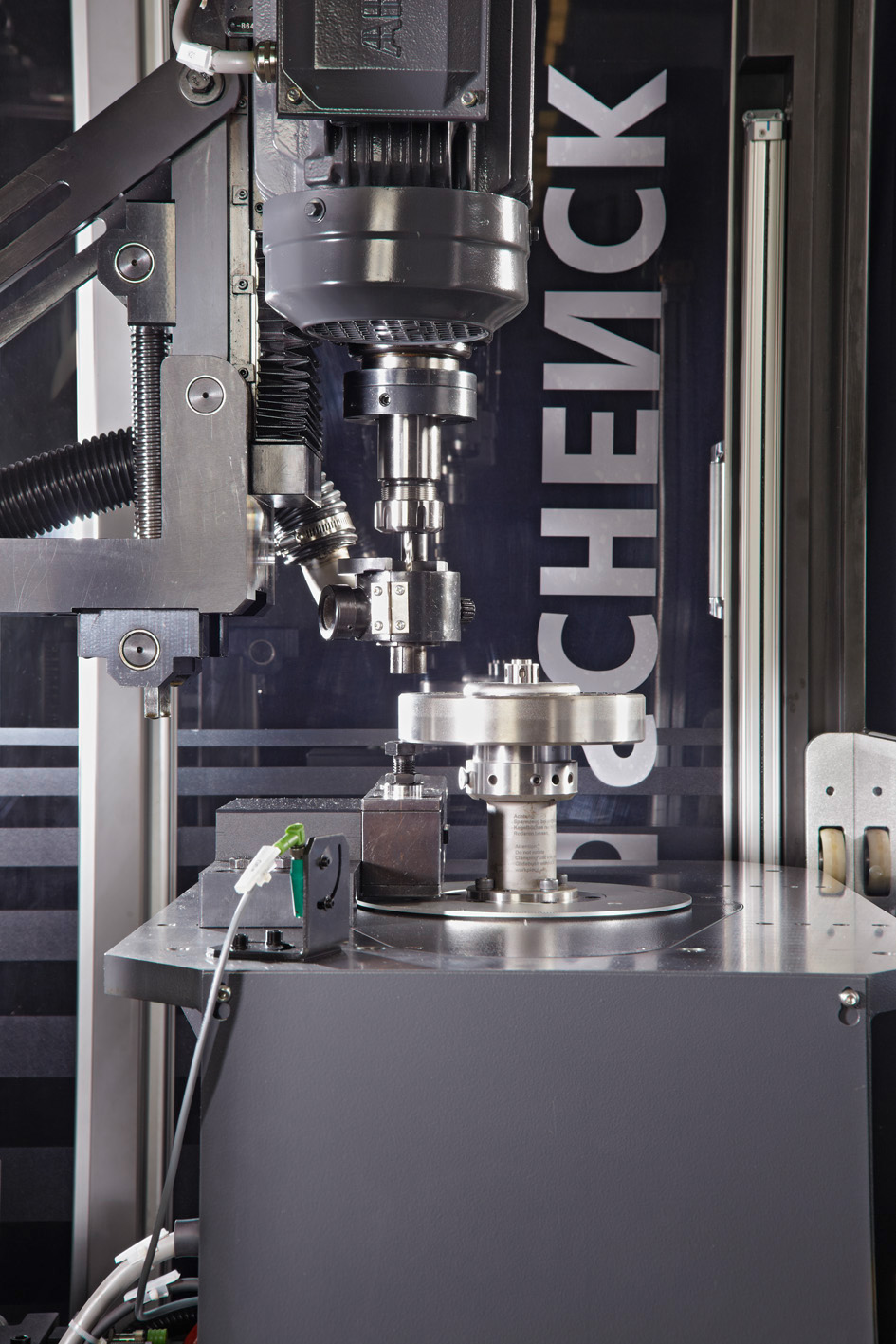

Korekcja niewyważenia następuje poprzez pionowe lub poziome wiercenie, które w łatwy sposób może być zmieniane niezależnie od wirnika.

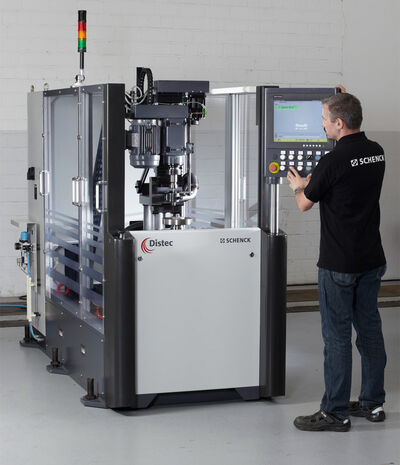

Wyważarkę Distec można ładować zarówno ręcznie jak i automatycznie. Ręczne ładowanie następuje poprzez pneumatycznie otwierane drzwi, a ładowanie automatyczne odbywa się przez specjalny portal, przenośnik taśmowy albo robota.

Dane techniczne
Technical data at a glance
Measuring unit    CAB 759
Color touch screen    •
Combined measuring / correction station    •
Manual loading    •
Automatic cycle    •
Automatic load/unload door    •
Clamp tool actuation unit (push-to-unlock)    •
Horizontal and vertical drilling    •
Spindle drive system    servo
Drill feed    servo
Drill speed    FC
Changeover     manual

Rotor
Weight, max. 2)  [kg]  30
Diameter, max.  [mm]  500
Brake disc height, max.  [mm]  150
Machine
Width A 4)  [mm]  1200
Depth B 4)  [mm]  2700
Height C 4)  [mm]  1800
Balancing speed  [min -1]  600-1000
Measuring uncertainty 1)  [gmm]
Air pressure  [kPa]  600
Supply power  [V-Hz]  3x400-50/60
Power consumption  [kVA]  10
Color  RAL7035 (light grey) and  RAL7024 (graphite grey)

Options
Interface for auto load/unload
Vacuum unit

1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Rotor plus adapter
