Maszyna do pomiaru geometrii GS 1000 - Schenck RoTec Polska

    • Pomiar bicia osiowego i promieniowego;
    • Analiza FFT;
    • Pomiary dla wirników o różnej średnicy;
    • W pełni zautomatyzowane;
    • Sprzężenie z linią produkcyjną;
    • Sprzężenie z wyważarką pionową;
    • Dostępne oddzielne urządzenia, aby skrócić cykl;
    • Sterowanie cyfrowe;
    • System pomiarowy oparty na PC.

Konstrukcja

  • Urządzenie sprzężone z wyważarką pionową, lub działające jako samodzielna jednostka;
  • W pełni zautomatyzowane działanie z programowalnym sterownikiem i diagnozą błędu;
  • Szacowanie przy pomocy komputera PC;
  • Mocowanie elementów obrabianych i pomiar niezbędnych cech;
  • Ręczne ładowanie maszyny, opcjonalnie z urządzeniem przenoszącym.

Projekt
Zakres zastosowań

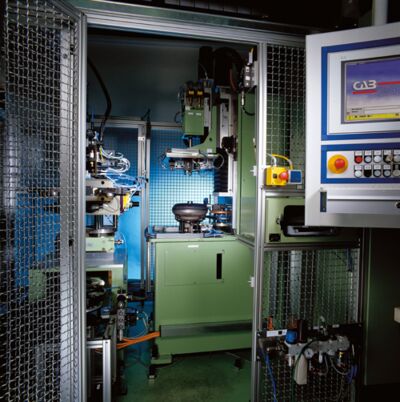

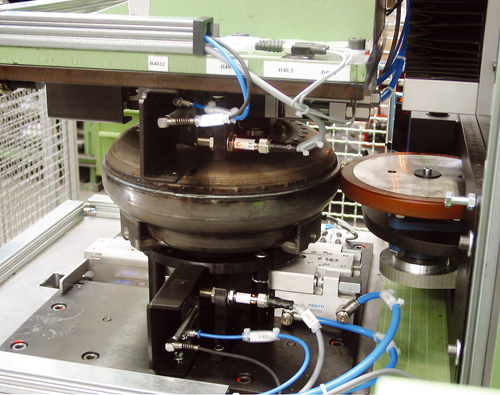

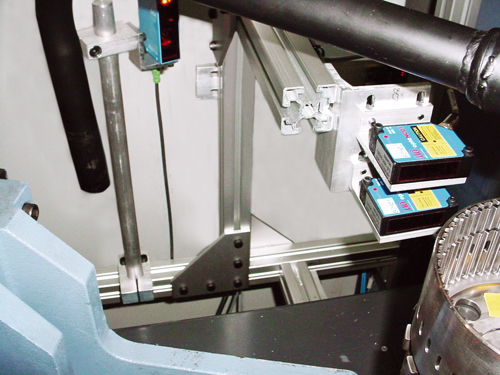

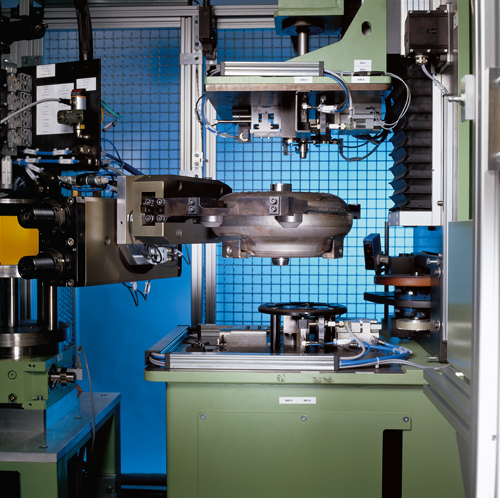

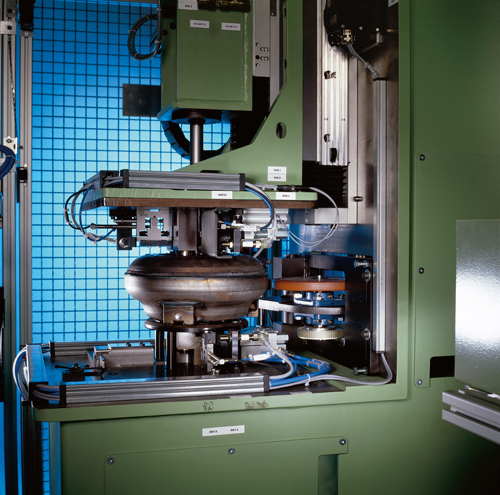

Pomiar średnicy i bicia z uwzględnieniem analizy FFT przy tarczach hamulcowych, przemiennikach momentu obrotowego, kołach pasowych, wałach i tarczach sprzęgła.

W zależności od zastosowania, system pomiarowy może zostać zintegrowany z jednostanowiskową lub wielostanowiskową wyważarką pionową. Jeśli wymagane są krótsze cykle, należy użyć dodatkowej maszyn
Dane techniczne
Measuring unit    Measuring system Integrated in vertical machines CAB 950 V  Stationary systems Type GS 1000 Torque converter CAB 950 Diagnosis  Stationary systems Type GS 1000 Brake disk CAB 950 Diagnosis
Integrated measurement    •
Separate measuring system      •  •
Manual loading    •  •  •
Automatic loading    •  •  •
Rotor
Pulleys, flywheels    •
Vibration dampers, fans, turbines    •
Torque converters      •
Brake discs        •
Weight  [kg]  up to 100 kg  up to 50 kg  up to 50 kg
Diameter, max.  [mm]  600  400  400
Height, max.  [mm]  200  300  300
Machine
Width A  [mm]  2100  2100  2100
Depth B  [mm]  3300  3300  3300
Height C  [mm]  2600  2600  2600
Radial runout    •  •  •
Axial runout    •  •  •
Diameter determination    •  •  •
Waviness        •
Concentricity        •
Roundness      •
FFT analysis        •
Temperature coefficient        •
Axial play (bearing play)      •

Basic machine  Order-Nr.  R1000100.01  R1000200.01  R1000300.01
