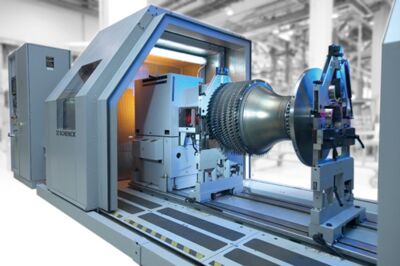

Poziome wyważarki dla przemysłu lotniczego HL 1 - 6 - Schenck RoTec Polska

  • Modułowa konstrukcja – wszechstronne zastosowanie i różne systemy napędowe;
  • Prosta i bezpieczna obsługa;
  • Wyposażenie ochronne i wyposażenie bezpieczeństwa dla operatora, urządzenia i otoczenia;
  • Wysoka dokładność dzięki cyfrowemu przetwarzaniu wyników pomiaru.
Zakres zastosowań

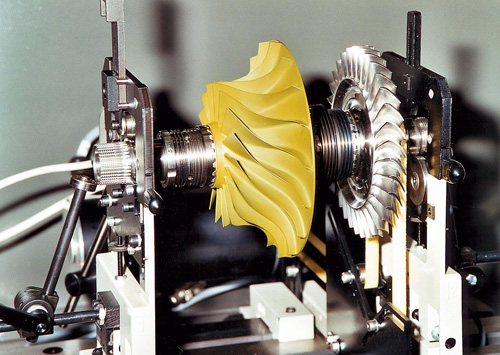

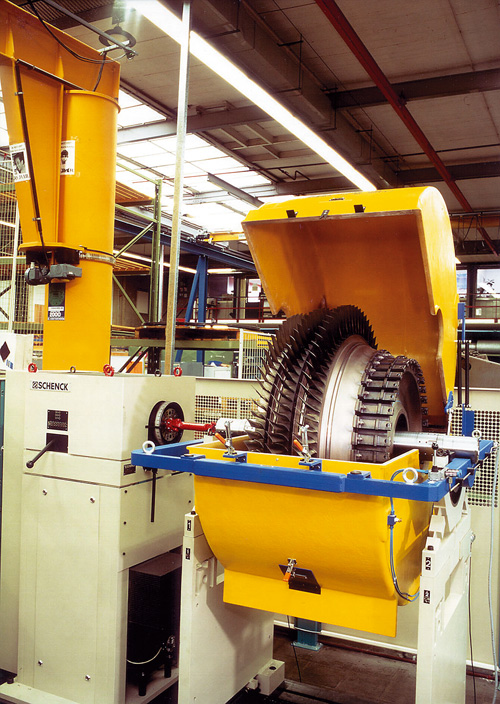

Wyważarki serii HL z łożyskami wzdłużnymi zostały zaprojektowane specjalnie w celu wyważania turbin i kompresorów podczas produkcji i w warsztatach remontowych przemysłu lotniczego.

Modułowa budowa pozwala na wykonywanie wielu zadań związanych z wyważaniem poprzez wymianę elementów standardowych, np. poprzez podparcie wirnika czopem wału na łożyskach rolkowych.


Projekt
Konstrukcja

Dynamometryczna pionowa wyważarka ze stałą kalibracją, obsługiwana ręcznie.

Maszyna działa zgodnie ze standardami SAE (SAE ARP 4048): wspornik wirnika na łożysku wzdłużnym, sterowana mikroprocesorowo jednostka pomiarowa i opcjonalna osłona ochronna (klasa B lub C) zostały zaprojektowane specjalnie do przeprowadzania procesu wyważania w przemyśle lotniczym.

Urządzenia są wyposażone w napęd końcowy i/lub pasowy.

Dostępna jest szeroka gama akcesoriów dodatkowych.

Dane techniczne
Technical data at a glance    HL 1 BU  HL 2 BU  HL 3 UB  HL 4 UB  HL 5 UB  HL 50 UB  HL 6 U
Measuring unit    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
End drive        •  •  •  •  •
Belt drive    •  •  •  •  •  •
SAE Mechine class 2)  [lb]  30  100    300  1000  3000
Rotor
Weight  [kg]  16  1 - 100  1,5 - 200  1,5 - 700  5 - 1400  20 - 2800  50 - 5000
Diameter, max. 1)  [mm]  360  800  1260  1600  1600  3000  3400
Journal diameter 6)  [mm]  6 - 70  9 - 140  9 - 140  12 - 200  18 - 280  35 - 305  35 - 305
Saddle size 2)  (Zoll)  4  6  6  10  13  20  20
Saddle insert  (Zoll)  -  -  -  10 / 8  -  20 / 13  -
Length, max.  [mm]  450  1380  1540  2170  2435  3860  4000
Machine
Width A 5)  [mm]  1500  2500  3500  4500  5000  7000  8000
Depth B 5)  [mm]  1000  1500  2000  2500  2500  3000  5500
Height C 5)  [mm]  2000  2000  2000  2000  2000  2000  2500
End-drive 4)
Variable balancing speed, max.  [min -1]  -  -  1130  1340  960  960  2180
Drive power  (kW)  -  -  2.2  7.5  37  55  max. 250
Belt drive 4)
Variable balancing speed, max. 3)  [min -1]  1140  1600  1900  1600  1350  2520  -
Drive power  (kW)  0.13  2.2  2.2  7.5  22  55  -
Balancing accuracy 2)  (µ inch)  10  10  10  10  15  15  15
SAE test rotor, weight 7)  [lb]  11  50  50  50  150  500  500
Power requirement  [V]  230  400 8)  400 8)  400 8)  400 8)  400 8)  400 8)

Basic machine  Order No.  R0460100.01  R0460200.01  R0460300.01  R0460400.01  R0460500.01  R0460600.01  R0460700.01
Options
Roller bearing carriages  Order No.  R0460101.01  R0460201.01  R0460301.01  R0460401.01  R0460501.01  R0460601.01  R0460701.01
Drive lock  Order No.  -  -  -  R0460402.01  R0460502.01  R0460602.01  R0460702.01
Protective enclosure, type C  Order No.  R0460103.01  R0460203.01  R0460303.01  R0460403.01  R0460503.01  -  -
Protective fence, type B  Order No.  -  -  -  -  -  R0460604.01  R0460704.01
SAE test rotor ARP 4162  Order No.  R0460105.01  R0460205.01  R0460305.01  R0460405.01  R0460505.01  R0460605.01  R0460705.01
Report printout equipment  Order No.  R0460106.01  R0460206.01  R0460306.01  R0460406.01  R0460506.01  R0460606.01  R0460706.01

1) Limitation in the area of the belt-drive equipment
2) Corresponding to SAE ARP 4048
3) With drive diameter 100 mm, from model HL5UB with 200 mm
4) Various drive variants on request
5) Data non-binding, dependent on the respective equipment
6 ) With optional roller bearings
7) Option
8) Power configuration: 3 / PE AC 50Hz 400 V +6 / -10%
