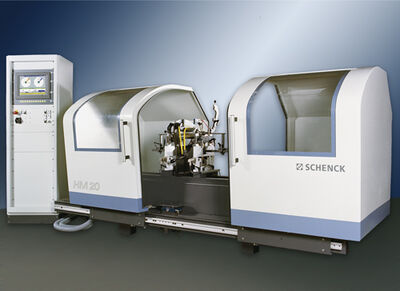

Poziome Wyważarki Uniwersalne HM 20 - HM 30 - Schenck RoTec Polska

  • Uniwersalne zastosowanie
  • Duża dokładność wyważania
  • Łatwe do zaktualizowania dzięki konstrukcji modułowej i szerokiego wyboru akcesoriów
  • Podkrytyczna konstrukcja zapewnia szybką zmianę jednego wirnika na drugi
  • Najnowsze układy pomiarowe CAB820 lub CAB920
  • Duży wybór wyposażenia zabezpieczającego dla każdej klasy bezpieczeństwa

Cechy szczególne

  • Łatwość działania: Podkrytyczna konstrukcja eliminuje potrzebę kalibracji.
  • Maszyna zapewnia korektę niewyważenia w dwóch płaszczyznach lub osobną korektę statyczną i momentową niewyważenia.
  • Wirniki mogą być osadzane na ich oryginalnych wałach lub na trzpieniach wyważających. Jako opcja jest możliwe wyważanie z osadzonymi łożyskami przeciwciernymi.
  • Wyświetlenie indeksowania kąta w przypadku napędu pasowego.
  • Automatyczny cykl pomiaru z wybieralnymi, nieskończenie zmiennymi czasami przyśpieszenia, pomiaru i hamowania.
  • Ulepszenie wieloma dodatkowymi modułami, np. do korekty masy.

Projekt

Zakres zastosowania

Seria HM uniwersalnych wyważarek została zaprojektowana do dokładnego wyważania różnego rodzaju wirników. Są one odpowiednie do wyważania wirników cylindrycznych na ich własnych czopach, a także do wyważania wirników tarczowych na trzpieniach wyważających.

Operacja jest uproszczona dzięki stałej kalibracji, ergonomicznej konstrukcji i logicznej kolejności operacji. Konstrukcja modułowa oraz szeroki wybór akcesoriów sprawia, że seria HM wyważarek jest niezwykle elastycznym rozwiązaniem.

Seria HM uniwersalnych wyważarek Schenck jest przez to wysoce wydajną inwestycją do wyważania pojedynczych wirników i małych serii.

Kolejność działania

  • Ręcznie ładowanie wirnika na podpory, zamykanie jarzm zabezpieczających, sprzężenie systemu napędowego (pasowego lub wałem).
  • Zamykanie osłony zabezpieczającej. Rozpoczęcie automatycznej kolejności pomiaru:
  • Przyśpieszenie, wyznaczenie i wyświetlenie niewyważenia na urządzeniu pomiarowym, wyhamowanie.Wartości mierzonego niewyważenia są zachowywane po całej ukończonej serii pomiaru.
  • Otwieranie urządzenia zabezpieczającego, ręczna korekta niewyważenia (jeśli to konieczne).
  • Sprawdzenie niewyważenia resztkowego (urządzenie pomiarowe wskazuje czy wymagana tolerancja została osiągnięta), oraz wyładowywanie wirnika z maszyny.

Dane techniczne
