Poziome, Uniwersalne Wyważarki HM 6 - HM 80 - Schenck RoTec Polska

  • Uniwersalne zastosowanie dzięki konstrukcji modułowej
  • Bezpieczna obsługa dzięki sprawdzonemu projektowi konstrukcji
  • Cała gama wyposażenia bezpieczeństwa we wszystkich klasach zabezpieczenia
  • Proste przezbrojenie na inny typ wirnika

Właściwości

  • Przy zastosowaniu odpowiedniej konstrukcji, odpowiednich zabezpieczeń oraz urządzeń bezpieczeństwa możliwość użycia maszyn do wyważania wysoko-obrotowego.
  • System monitoringu sił na podporach do automatycznego wyłączenia napędu w przypadku przeciążenia.
  • Bezkontaktowy pomiar koncentrycznego zużycia rolek.
  • Graficzne wyświetlenie krzywej przyspieszenia (CAB920).
  • Szeroki zakres dodatkowych, opcjonalnie instalowanychmodułów, na przykład do korekcji masy.

Projekt
Zakres zastosowania

Uniwersalne maszyny serii HM6-HM80 są zaprojektowane z myślą o precyzyjnym wyważaniu zarówno sztywnych jak również giętkich wirnikach.


Typowe przykłady zastosowania to:

  • Wszelkiego rodzaju dmuchawy i wentylatory

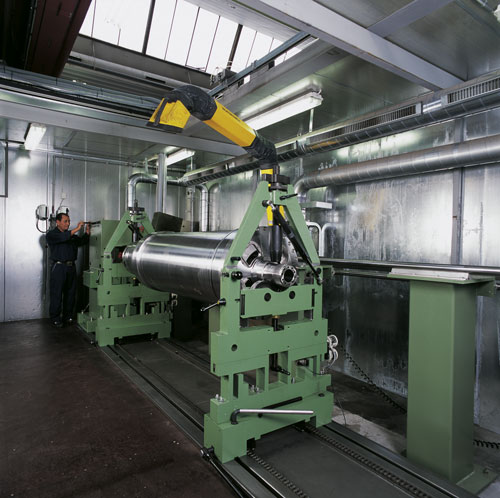

  • Wysoko- i nisko-obrotowe wały do przemysłu papierniczego i celulozowego

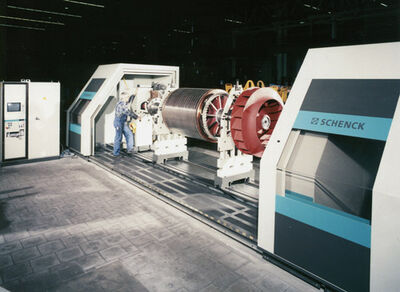

  • Wirniki silników elektrycznych I generatory w przemyśle elektrycznym i energetycznym
  • Separatory i wirówki

Konstrukcja

Dzięki modułowej budowie, maszyny mogą być łatwo zaadoptowane do potrzebnego zadania. Długość łoża jest zależna od długości wirnika, wymagana wysokość podpór jest zdeterminowana poprzez średnicę wirnika. Jeśli wirnik posiada własne czopy, będzie wyważany na rolkach. W zależności od wymagań narzuconych przez wirnik, można również zastosować łożyska ślizgowe.

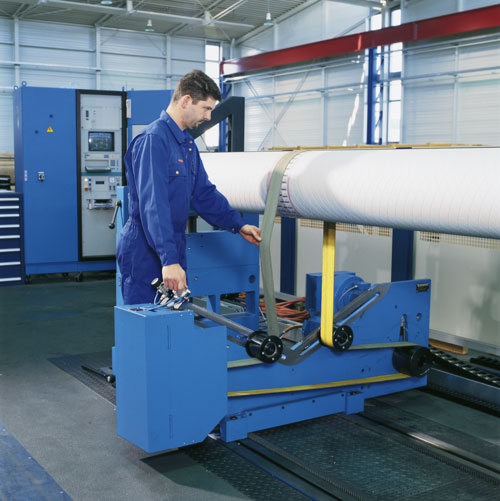

Wirniki wymagające wysokiego momentu obrotowego napędzane są poprzez napęd kardana wyposażony w kilkustopniową skrzynię biegów. Lżejsze wirniki o gładkich powierzchniach mogą być napędzane pasem.
