JAC-I/A

Maszyna wyważająco diagnostyczna dla modułów tylnej osi
  • Wyważenie układu napędowego;
  • Kontrola napędu na tylną oś (NVH = poziom wibracji i hałasu, VAD = diagnoza wibroakustyczna);
  • Kontrola działania;
  • Automatyczny program testowy.

Działanie

  • Przeniesienie modułu osi tylnej na palecie za pomocą przenośnika rolkowego i zamknięcie drzwi zabezpieczających;
  • Podniesienie palety, zablokowanie, sprzężenie napędu i synchronizatora, podłączenie czujników do pomiaru niewyważenia, opuszczenie palety, zamknięcie drzwi zabezpieczających;
  • W pełni automatyczny system testowy: kontrola długości wału napędowego, uruchomienie i regulacja wału, pomiar momentu obrotowego i współczynnika mechanizmu różnicowego, pomiar niewyważenia wstępnego, wibracji mechanicznych, ciężarów testowych i miejsca korekcji, hamowanie, oznaczanie, montaż ciężarów testowych i przeprowadzanie dalszego pomiaru, hamowanie, oznaczanie, usunięcie ciężarów testowych, obliczanie współczynnika i wstępnego niewyważenia. Porównanie wyników z dopuszczalną tolerancją (dla współczynnika i niewyważenia);
  • Jeśli występuje odchylenie od tolerancji: wskazanie miejsca korekcji niewyważenia, otwarcie drzwi, ręczne dodanie ciężarów korekcyjnych zgodnie z wyświetlanymi informacjami, zamknięcie drzwi, przeprowadzania kontroli;
  • Jeśli nie występuje odchylenie od tolerancji: Zaznaczanie, powrót do pozycji początkowej, otwarcie drzwi, wyciagnięcie palety.

Projekt

Zakres zastosowań

Test jakościowy modułów napędowych (zamontowana z przodu tylna oś z wałem napędowym) samochodów osobowych i ciężarowych.

Urządzenie odpowiednie do pomiaru i korekcji niewyważenia, poprawy wartości NVH poprzez test wibroakustyczny całej struktury oraz diagnoza cech hałasu elementów (dyferencjału, wału napędowego i łożysk).

Zastosowanie w produkcji, sprzężenie z linią produkcyjną.

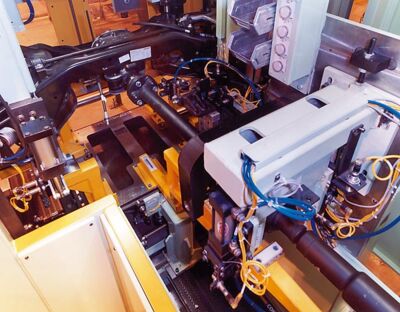

Konstrukcja

Jednostanowiskowe urządzenie z automatycznym programem testowym. Paletowy system ładowania i rozładowywania.

Urządzenie składa się z ramy izolującej wibracje, panelu pomiarowego i panelu sterowania z PC, napędu, urządzenia pozycjonującego do ustawienia typu elementu obrabianego, oraz z osłony ochronnej.

Dane techniczne
Technical data at a glance    JAC-I/A
Measuring unit    IPC
Unbalance determination    •
Manual unbalance correction    •
Vibro-acoustic diagnostic    •
Drive simulation through
test part loading equipment    •
Rear-axle module, complete
Weight  [kg]  50 - 200
Dimensions  [mm]  a.A.
Machine
Width A 1)  [mm]  4800
Depth B 1)  [mm]  3600
Height C 1)  [mm]  2600
Sampling rate, VAD- 4)  [kHz]   20
Drive load, max.  Nm  130
Test speed  [min -1]  1500 - 5000
Measurement uncertainty, approx. 2)  [gmm]  25
Cycle time, approx. 3)  [s]  120
Air pressure  [kPa]  600
Power consumption  [kVA]  11

Basic machine  Order No.  R0560100.01
Options
Automatic test weight application  Order No.  R0560101.01
Type identification  Order No.  R0560102.01

1) Data non-binding, dependent on respective equipment
2) Acc. to DIN 1319, 95% probability, workpiece dependent
3) Dependent on unbalance correction method and integration with other equipment
4) Dependent on the selected test speed
o.r. On request
