Uniwersalna wyważarka dla wirników o masie do 500 g Pasio 05 - Schenck RoTec Polska

  • Kompaktowa konstrukcja
  • Zajmuje bardzo mało miejsca
  • Szybkie i łatwe ustawienie
  • Nie potrzebuje fundamentu
  • Najwyższa jakość pomiaru
  • Ergonomiczna obsługa
  • Szybka zmiana i nastawienie dla następnego typu wirnika
  • Odpowiednia dla wirników z magnesami
Cechy wyróżniające
  • Zajmująca mało powierzchni kompaktowa konstrukcja z zintegrowaną jednostką pomiarową
  • Łatwa w użyciu dzięki permanentnej kalibracji
  • Możliwa korekcja w dwóch lub jednej płaszczyźnie (wyważanie statyczne lub dynamiczne)
  • Maszyna może być instalowana bez fundamentu i kotwi i jest od razu gotowa do użycia
Projekt
Zastosowanie

Uniwersalna wyważarka Pasio 05 idealnie nadaje się do wyważania niezwykle małych wirników takich jak wirniki silniczków elektrycznych, małe dmuchawy i wentylatory, wałeczki, wrzeciona. Pasio 05 jest przeznaczona dla producentów, zakładów naprawczych i placówek badawczych.

Zmiana i przezbrojenie dla nowego typu wirnika jest łatwe i bardzo szybkie.

Korekcja niewyważenia odbywa się manualnie za pomocą dodawania masy bezpośrednio na maszynie lub odejmowania za pomocą opcjonalnych jednostek ręcznych lub półautomatycznych.

Konstrukcja

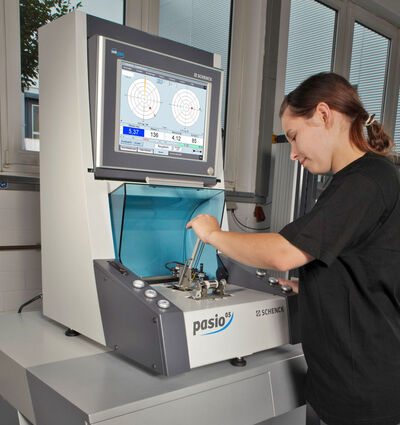

  • Pozioma wyważarka ze sztywnymi podporami oraz z permanentną kalibracją. Obsługiwana na siedząco lub stojąco

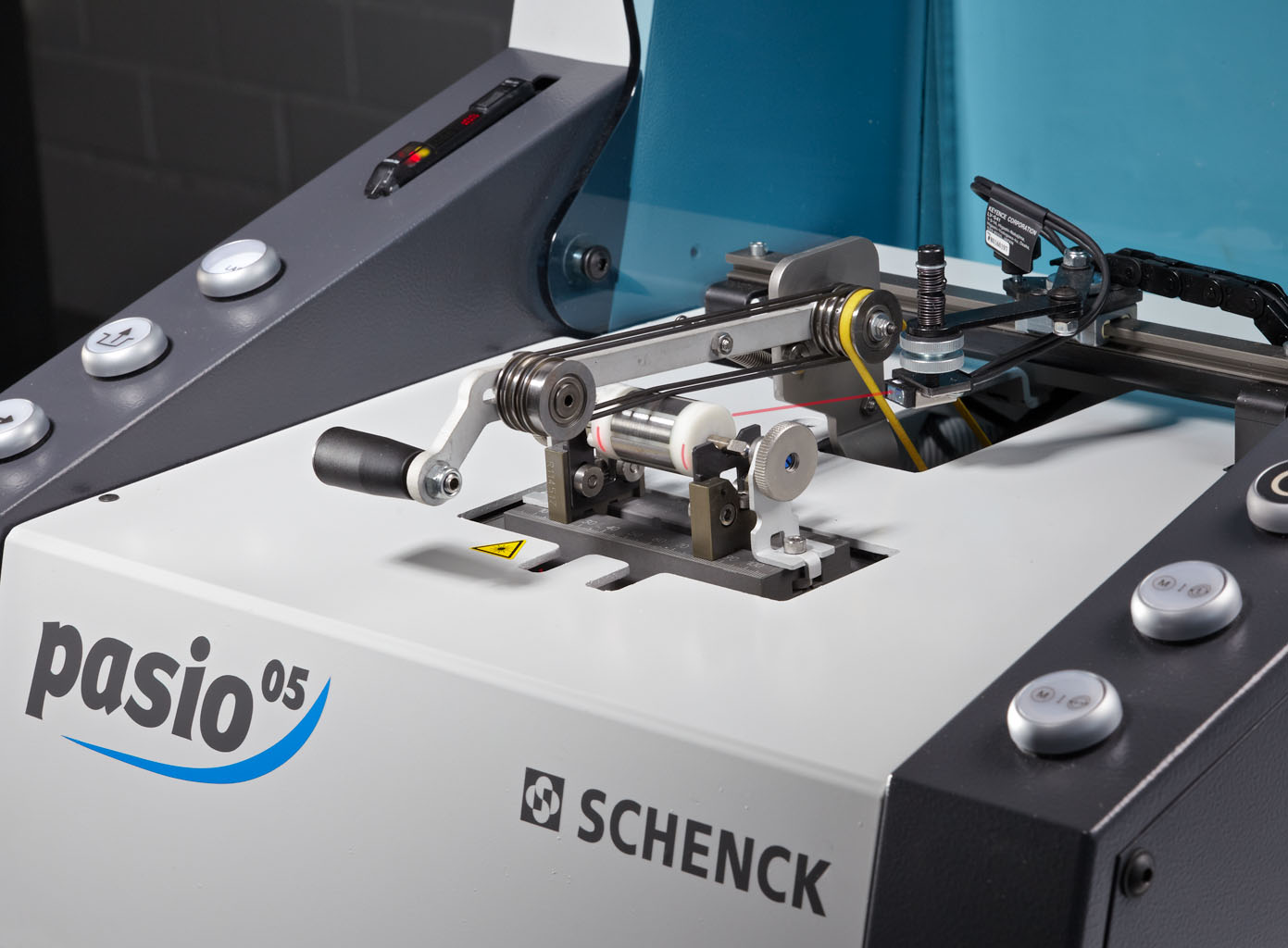

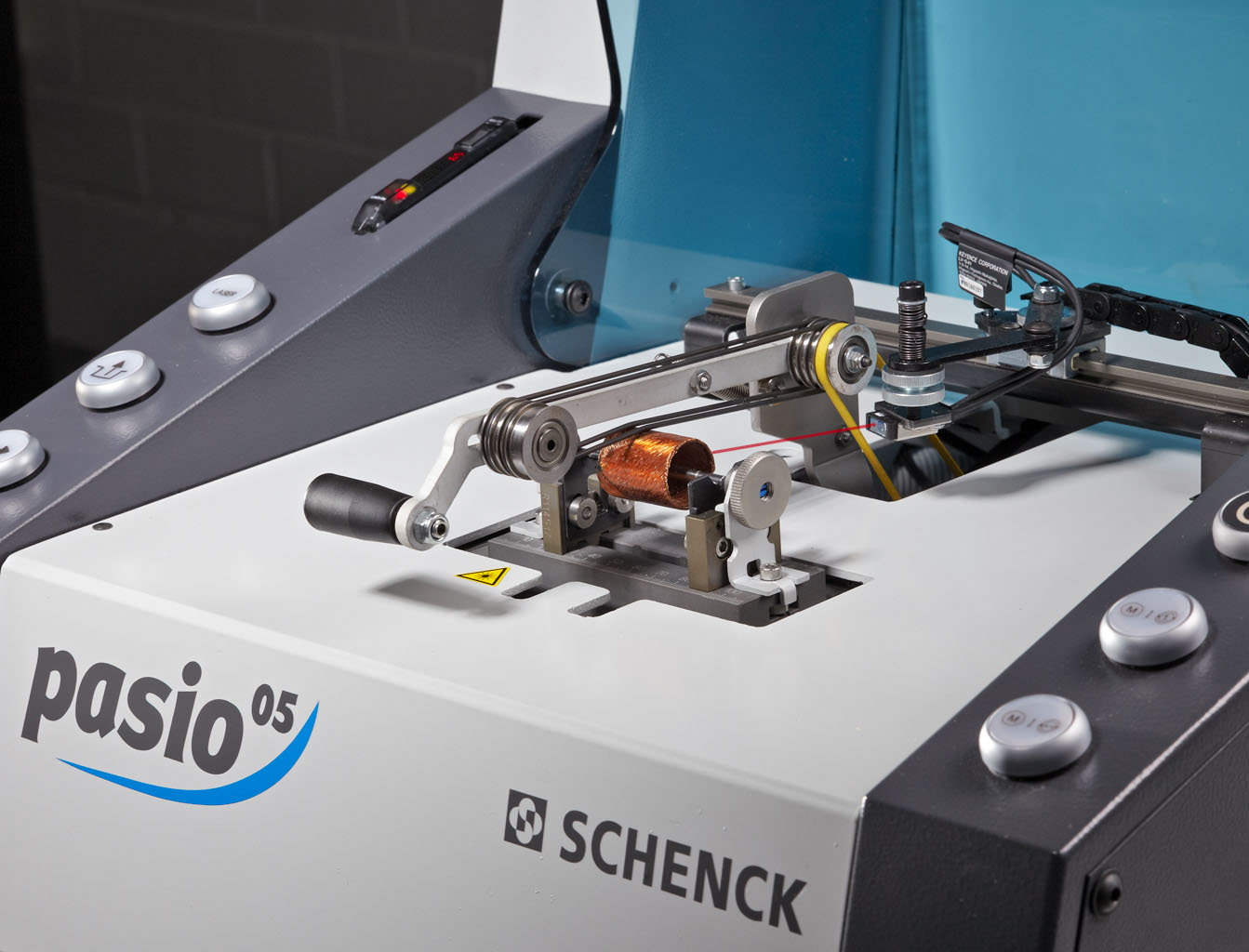

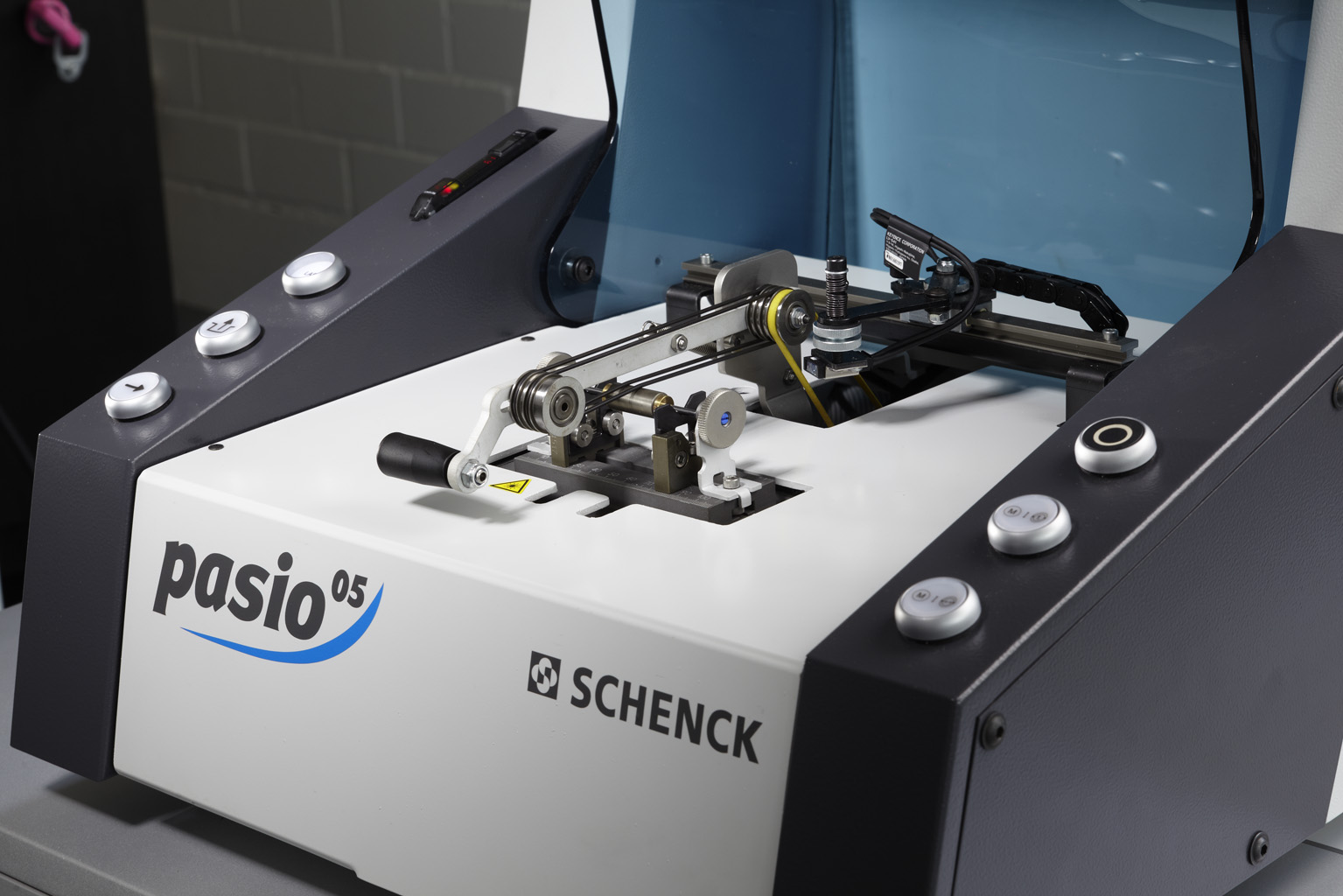

  • Maszyna składa się z:  podstawy maszyny, mechanicznej części pomiarowej z podporami i rolkami lub V-pryzmami, napędu pasowego oraz układu pomiarowego i sterowania
  • Maszyna może zostać zainstalowana bez fundamentu i jest natychmiast gotowa do pracy

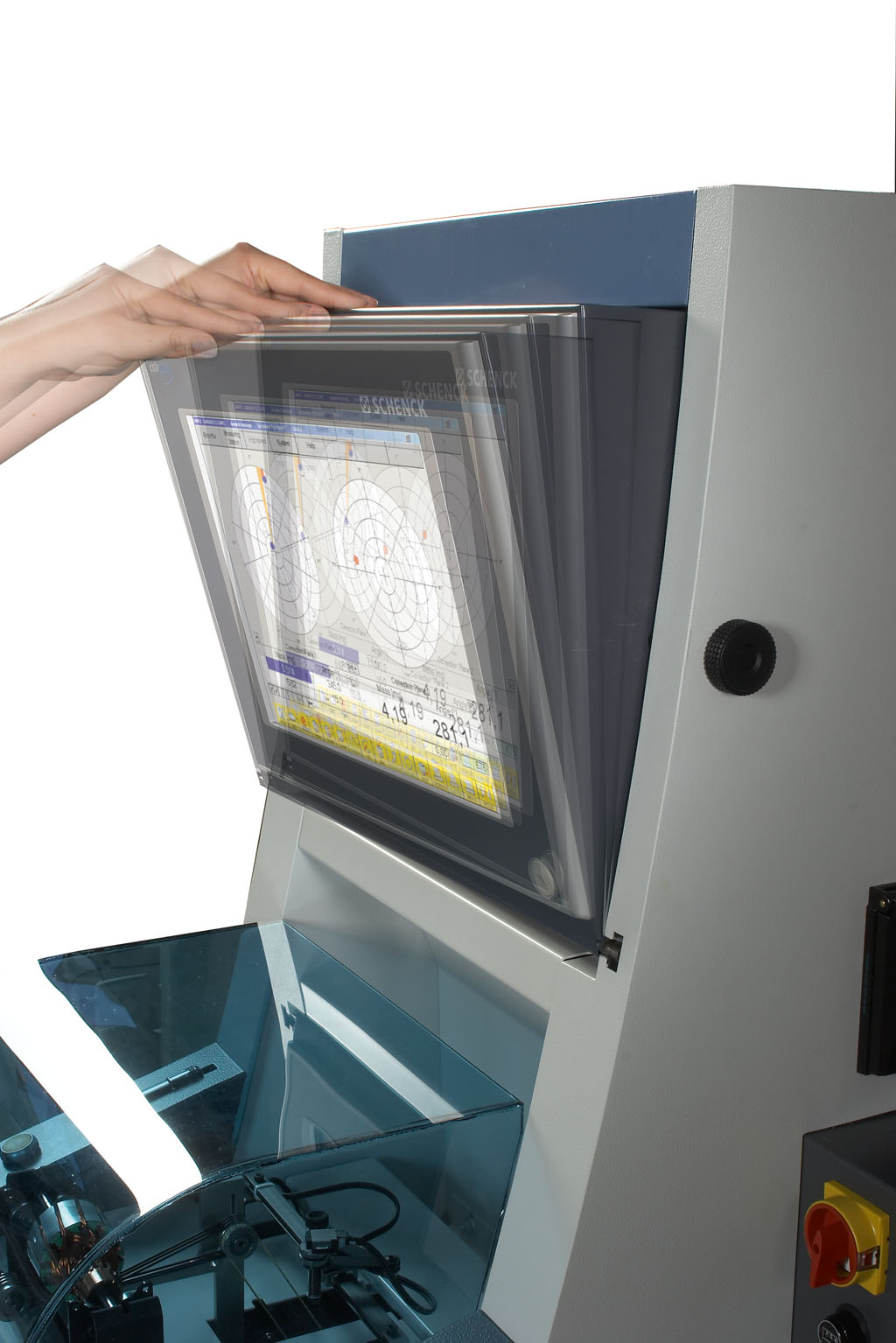

  • Układ pomiarowy CAB 920 z najnowszymi rozwiązaniami zarówno w kontekście obsługi, uniwersalności zastosowania jak również najwyższej precyzji i dokładności pomiarów
Dane techniczne
Data at a glance

Rotor
Weight, max.  [g]  500
Diameter, max.  [mm]  60
Journal distance, max  [mm]  94
Journal diameter  [mm]  1 - 10

Maschine
Width 1)  [mm]  602
Depth 1)  [mm]  785
Height 1)  [mm]  925
Total weight  [kg]  135
Power supply    230 V AC, 50 Hz
Belt drive    Tangential with O-rings from top
Drive power  [W]  100
Automatic angle indexing    included
Min. achievable residual unbalance Umar 2)  [gmm/kg]  0,1
Max. sensitivity CAB 920  [gmm]  0.02
3-colour painting     RAL 7035 (light grey), RAL 7024 (graphite grey), RAL 5014 (blue-grey)
Measuring devices
    CAB 920 with touch-screen operation

Options
    Protection in accordance with ISO 7475 Class C (protection against parts flying off)
    Test rotor (60 g) wtith test weights
    External interfaces for printers and network
    Color printer for report print-outs
    Graduation scanning as reference and angle position sensor


2) Min. achievable residual unbalance per plane
