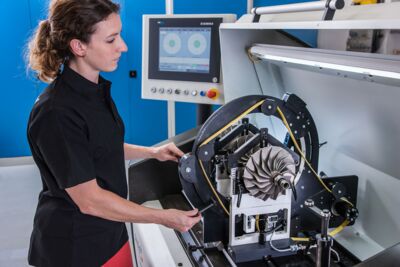

Pozioma wyważarki uniwersalna Pasio 50 - Schenck RoTec Polska

  • Kompaktowa konstrukcja wymagająca znacznie mniej przestrzeni
  • Szybkie ustawienie i obsługa
  • Ergonomiczna koncepcja obsługi nie wymagająca dodatkowych narzędzi
  • Nowatorski projekt napędu pasowego do wyważania szerokiego spektrum wirników zwiększający dokładność pomiarów
  • Specjalna konstrukcja podstawy maszyny wykonanej z odlewu mineralnego, zwiększającego dokładność pomiarów i odporność na zakłócenia zewnętrzne
  • Możliwość wyposażenia maszyny w zintegrowany system korekcji masy
  • Najnowocześniejszy układ pomiarowy CAB920 wyposażony w specjalny program EASY MODE pozwalający na wyważanie nawet najmniej doświadczonemu personelowi
  • Łatwo otwierana i obsługiwana osłona bezpieczeństwa klasy C

Konstrukcja

  • Pozioma wyważarka uniwersalna
  • Układ pomiarowy z permanentną kalibracją i cyfrowym przetwarzaniem sygnału
  • Układ pomiarowy CAB820 z przemysłowym wyświetlaczem LCD
  • Opcjonalnie układ pomiarowy CAB920 z najnowszymi rozwiązaniami zarówno w kontekście obsługi, uniwersalności zastosowania jak również najwyższej precyzji i dokładności pomiarów
  • Kompaktowa budowa z podstawą wykonaną ze specjalnego odlewu mineralnego tłumiącego drgania
  • Osłona bezpieczeństwa klasy C zgodna z ISO7475
Projekt

Zastosowanie

PASIO 50 umożliwia bardzo precyzyjne wyważanie szerokiego spektrum wirników: zarówno cylindrycznych wirników z własnymi czopami, jak również wirników płaskich, dyskowych na wałkach roboczych. Na maszynie można wyważać wirniki do 50kg, o długości do 1100mm i średnicy maksymalnej 600mm.

Cechy szczególne

  • Do wyważania nie są potrzebne adaptery

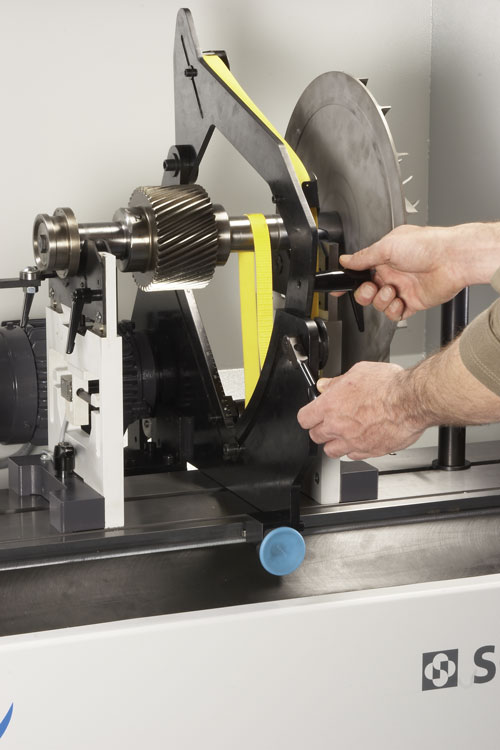

  • Napęd pasowy
  • Może być doposażona w system korekcji masy

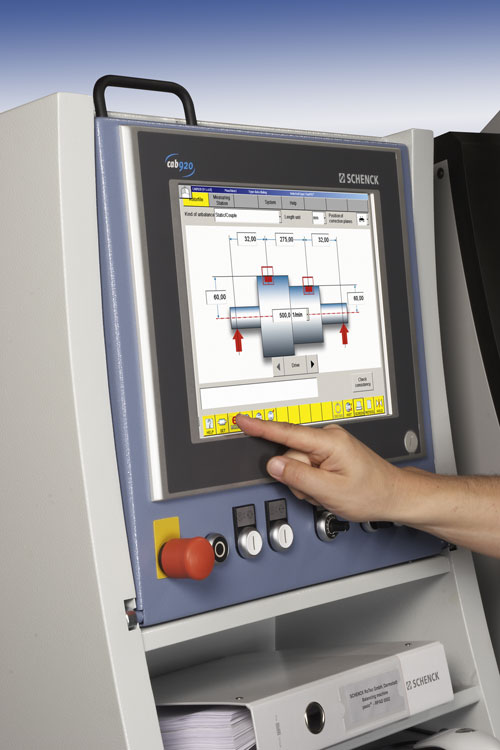

  • Ekran dotykowy z trybem EasyMode zapewniający prostą i niezawodną obsługę
  • Bardzo wysoka precyzja
Dane techniczne
Data at a glance    Pasio 50
Measuring device    CAB 700

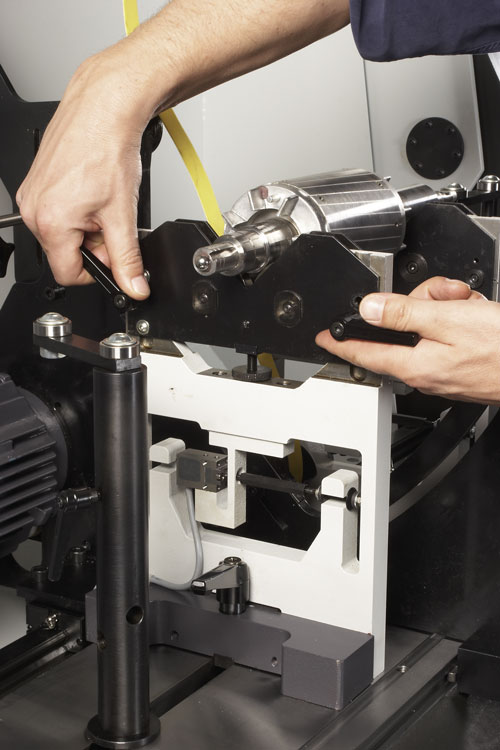

Rotor bearing arrangement    Carrier roller bearing arrangement
Drive type    Overslung belt drive BK
Rotor
Weight, max.  [kg]  50
Diameter, max.  [mm]  600
Bearing clearance  [mm]  40 - 1100
Bearing pin diameter 2)  [mm]  9 - 63
Machine
Width A  [mm]  2200
Depth B  [mm]  1010
Height C  [mm]  1765
Total weight  [kg]  1100
Balancing speed  [rpm]  180 - 2700 (variable)
KER 4)  [gmm]  1.0
Air pressure  [kPa]  -
Power supply    400 V ± 10%, 3 Ph, 50 / 60 Hz
Drive power  [W]  1.1

Basic machine  Order no.  R0060300.02
Options
Measuring device CAB 920  Order no.  R0060301.01
Carrier roller bearing for pin diameter    on request
Mass correction system    on request

2) Other data on request
4) Smallest achievable residual unbalance per balancing level
