Konstrukcja

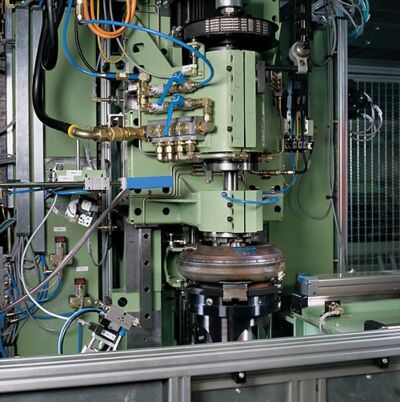

Jednostanowiskowa wyważarka z pionową osią wirnika; półautomatyczna lub automatyczna.
Podstawowa maszyna z jednostką wyważającą, precyzyjnym adapterem mocującym, obcinarką kształtownicą ciężarów oraz spawarką korygującą niewyważenie.
Szacowanie niewyważenia, obliczanie wagi ciężarów korekcyjnych i kontrola korekcji odbywa się poprzez jednostkę kontrolną opartą na mikroprocesorze.
Ładowanie odbywa się ręcznie lub automatycznie przy pomocy wewnętrznego lub zewnętrznego przenośnika.
W pełni programowalny panel sterowania maszyny oraz system diagnostyczny z wyświetlaczem.
Dostępne także modele wielostanowiskowePomiar i korekcja niewyważenia przemienników momentu obrotowego.

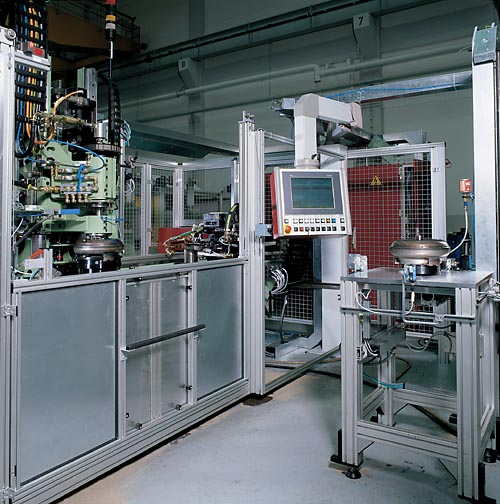

Zastosowanie maszyny do produkcji na dużą skalę, współpraca z linią produkcyjną i odpowiednimi urządzeniami wprowadzającymi i wyprowadzającymi.
Korekcja niewyważenia poprzez przyspawanie ciężarów na zewnętrznej powierzchni przenośnika (korekcja jednoetapowa lub wieloetapowa).
Ciężary pobierane są automatycznie ze zwoju.

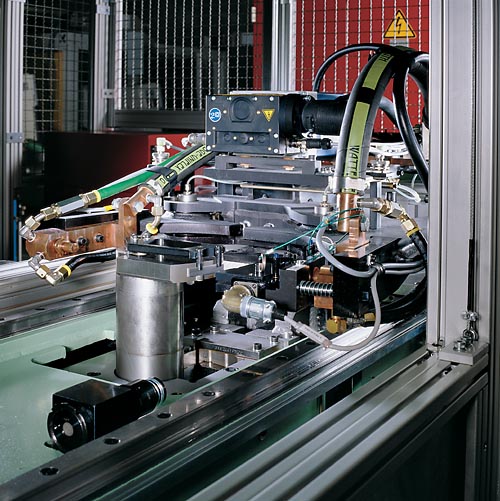

Z tyłu maszyny ciężary korekcyjne są cięte w odpowiednich rozmiarach (w zależności od niewyważenia) ze zwoju metalowego, następnie są kształtowane i dostarczane do urządzenia spawającego, które przenosi je do elementu obrabianego, po czym następuje ich punktowe lub garbowe przyspawanie z odpowiednim promieniem. Używana jest metoda spawania przy użyciu pól średniej częstotliwości.
| Technical data at a glance | UBLD | |
| Measuring unit | CAB 850 | |
| Torque converter, complete | • | |
| Manual loading | • | |
| Automatic loading | • | |
| Automatic unbalance correction (welding) | • | |
| Rotor | ||
| Weight, max. | [kg] | 30 |
| Diameter, max. | [mm] | 350 |
| Machine | ||
| Width A 2) | [mm] | 2000 |
| Depth B 2) | [mm] | 3000 |
| Height C 2) | [mm] | 2000 |
| Balancing speed | [min -1] | 600 - 1200 |
| Measuring uncertainty 1) | [gmm] | 20 |
| Achievable tolerance 3) | [gmm] | 100 - 200 |
| Cycle time 3) | [s] | 60 - 80 |
| Air pressure | [bar] | 6 |
| Power consumption | [kVA] | 15 |
| Order No. | R0340400.01 | |
| 2) Data non-binding, depending on the respective equipment | ||
| 3) Depending on work-piece and initial unbalance |
