Waga do pomiaru momentu dla łopatek silnika odrzutowego Seria WM - Schenck RoTec Polska

  • Precyzyjne pomiary momentów dla łopat silnika odrzutowego przelotowego;
  • Łatwe wyważanie wirników łopatowych;
  • Typ jednoosiowy dla wąskich łopat oraz dwuosiowy dla łopat szerokich;
  • Opcjonalne oprogramowanie dla optymalnego rozłożenia łopat
Konstrukcja

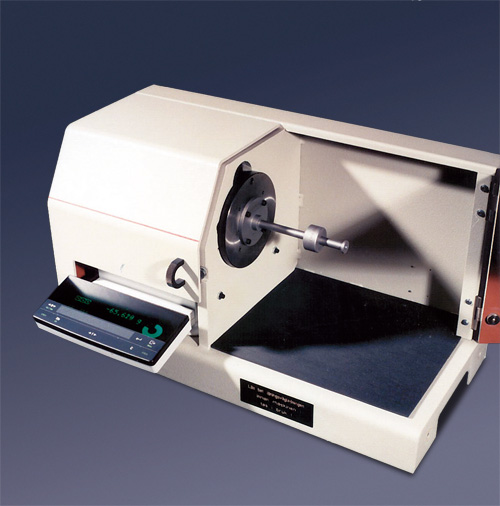

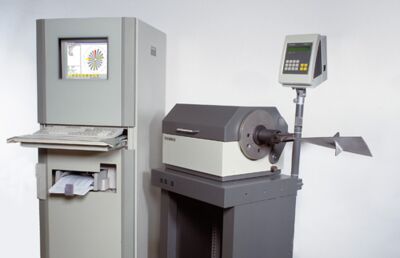

Elektroniczna waga umocowana na płycie z wbudowanym podnośnikiem.

Wagowskaz zamocowany na krawędziach noża zapewnia beztarciowe działanie. Urządzenie posiada tłumienie olejowe, system pomiarowy z ogniwem obciążnikowym i sterowaną procesorowo jednostkę pomiarową (z wyświetlaczem cyfrowym), dzięki czemu zapewniona jest wysoka dokładność ważenia i powtarzalność.

Dołączony jest adapter kołnierza do zamocowania adaptera łopaty.

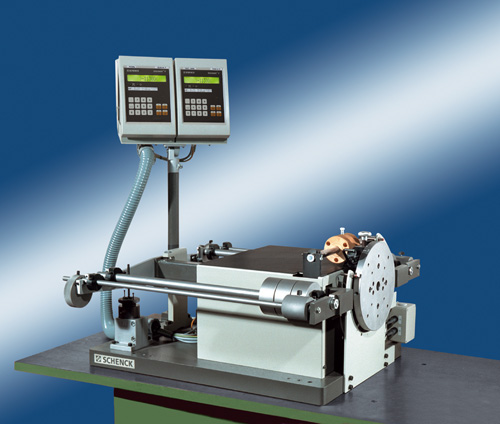

Typ jednoosiowy lub dwuosiowy w zależności od zastosowania i rodzaju łopaty.

Projekt
Zakres zastosowań

Ustalenie momentu promieniowego, osiowego i stycznego łopat silników odrzutowych przelotowych w celu oszacowania masy i położenia środka ciężkości.

Zastosowanie podczas testów i kontroli jakościowych.

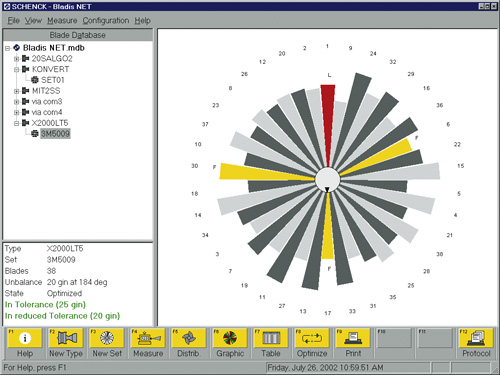

Dzięki zastosowaniu opcjonalnego systemu rozłożenia łopat BLADIS Net, możliwe jest dokładne ustalenie położenia łopaty w urządzeniu.

Dane techniczne
Technical data at a glance    WM 02  WM 01  WM 00  WM 0  WM 1  WM 2  WM 0 BA  WM 1 BA  WM 2 BA
Measuring unit    Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital
Single-axis measurement    •  •  •  •  •  •
Triple-axis measurement              •  •  •
Jet-engine blade
Weight  [kg]  0,1  0,3  10  30  10  20
Radial moment  [kgm]  0,02  0,1  0,5  10  40  10  30
Tangential moment  [kgm]  0,25  1,25  2,5
Axial moment  [kgm]  0,25  1,25  2,5
Root radius, min. 1)  [mm]  30  30  80  80  125  275  100  165  200
Machine
Width A 3)  [mm]  1000  1000  1200  1200  1500  2000  800  1500  1500
Depth B 3)  [mm]  800  800  1000  1000  1200  1500  800  1000  1000
Height C 3)  [mm]  300  300  500  500  600  800  600  1000  1000
Flange radius 1)  (mm)  30  30  80  80  125  275  100  165  200
Sensitivity  (gmm)  0,1  10  20  100  1000  20  100  500
Power requirement  [V]  230  230  230  230  230  230  230  230  230

Basic machine  Order No.  R0710100.01  R0710200.01  R0710300.01  R0710400.01  R0710500.01  R0710600.01  R0710700.01  R0710800.01  R0710900.01
Options
BLADIS Net 2)  Order No.  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01
BLADIS 3D 2)  Order No.  R0710201.01  R0710201.01  R0710201.01
Revolving flange  Order No.  R0710802.01  R0710902.01
Calibration Master  Order No.  R0710103.01  R0710203.01  R0710303.01  R0710403.01  R0710503.01  R0710603.01  R0710703.01  R0710803.01  R0710903.01

1) Distance from axis of rotation to blade root
2) Blade distribution system (software and hardware)
3) Data non-binding, dependent on the respective equipment
