SmartBalancer 3

Wyważanie i diagnostyka w terenie
  • Pełny pakiet za korzystną cenę
  • 2 jednoczesne kanały pomiaru dla wydajnego wyważania w terenie
  • Graficzna prezentacja niewyważenia i wskaźnik interferencji dla wszystkich punktów pomiarowych
  • Ustawienia oszacowania według DIN ISO 10816-3 oraz DIN ISO 1940
  • Zintegrowana diagnostyka przy pomocy analizy FFT
  • Znormalizowany pomiar całkowitej wibracji
  • Bezpośredni wydruk rejestru pomiarów na drukarce lub do pliku PDF
  • Laserowy, optyczny czujnik odniesienia z odległością pomiaru do 2 metrów
  • Litowo-jonowa bateria z czasem pracy minimum 8 godzin, bez konieczności wymiany baterii
  • Dane zapisywane są na karcie Compact Flash

Konstrukcja i funkcje

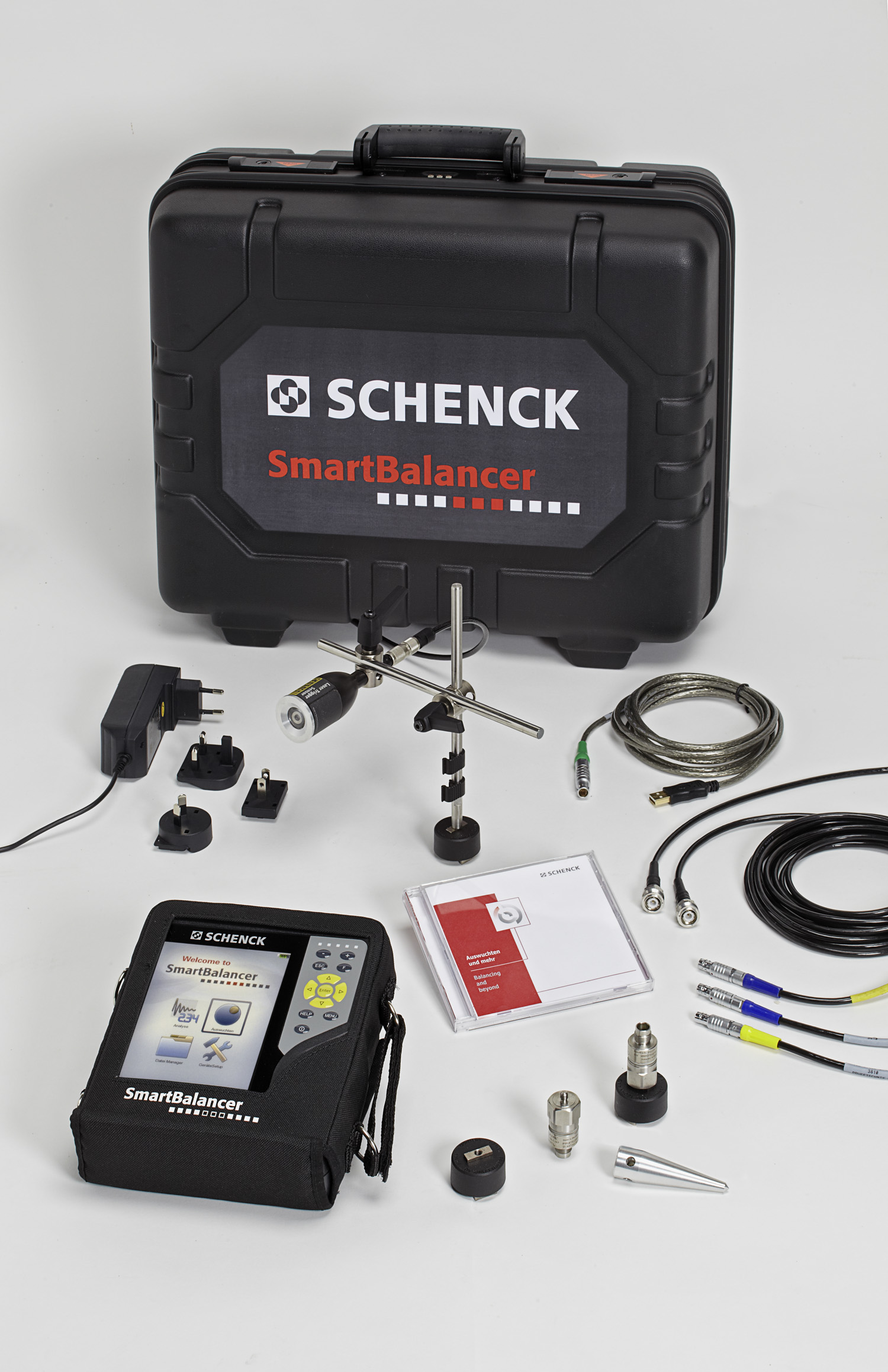

To zasilane bateriami urządzenie w swojej podstawowej wersji posiada  wszystkie niezbędne akcesoria potrzebne do dwukanałowego wyważania. Zakres dostawy obejmuje dwa  piezoelektryczne przetworniki z magnesowymi podstawkami do gładkich i zakrzywionych powierzchni oraz próbnik. Laserowy, optyczny czujnik odniesienia z odległością pomiaru do 2 metrów pozwala na wygodną i wydajną pracę.

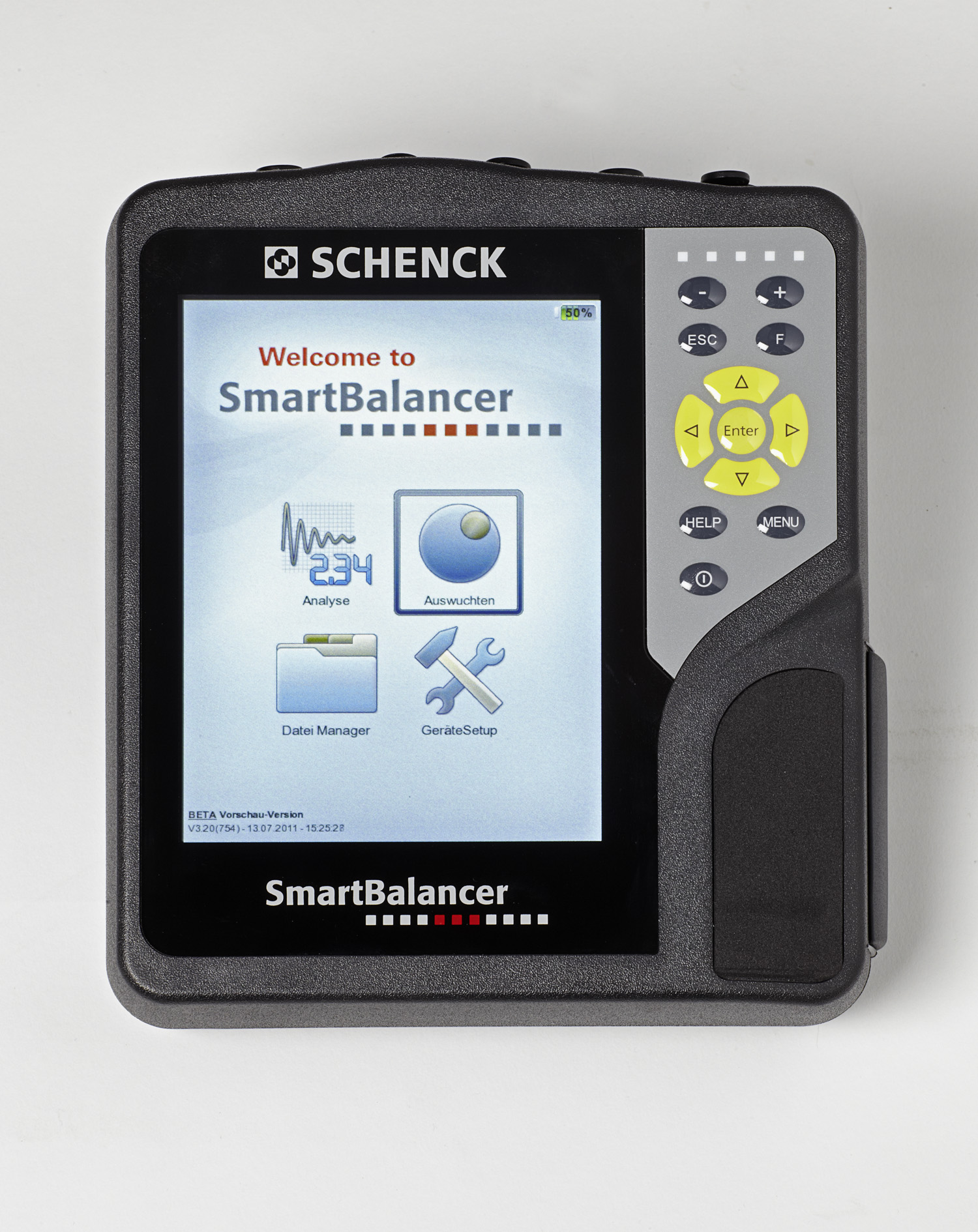

Wszystkie funkcje SmartBalancera można obsługiwać jedną ręką na panelu nawigacyjnym i kilkoma przyciskami funkcyjnymi. Wygląd menu wzorowany jest na bardzo popularnym systemie Windows, dzięki czemu mamy do czynienia z łatwo zrozumiałymi ikonami i prostą strukturą plików. Jego duży, podświetlany wyświetlacz i 4 kolorowe diody LED sprawiają, że  informacje dotyczące aktualnego stanu urządzenia są czytelne i zrozumiałe.
Korzystając ze SmartBalancera jesteśmy w stanie zapisać w nim wszystkie wyniki wraz z opisem maszyny, punktem pomiaru, datą i godziną. Możemy również ściągnąć i zapisać zrzuty ekranu i raporty z pomiaru i później wydrukować je na odpowiedniej drukarce gdziekolwiek byśmy byli, co pomaga zaoszczędzić wiele czasu i energii. Korzystając natomiast z  opcjonalnego, rozszerzonego oprogramowania mamy teraz możliwość przenieść wyniki pomiaru bezpośrednio do komputera w formie plików csv lub raportu w Excelu.
Projekt

Zastosowanie

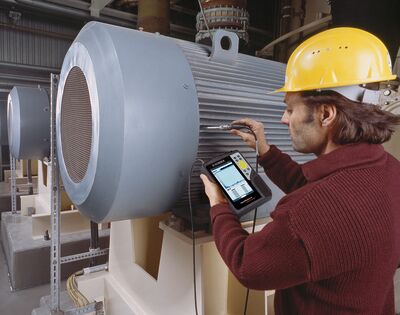

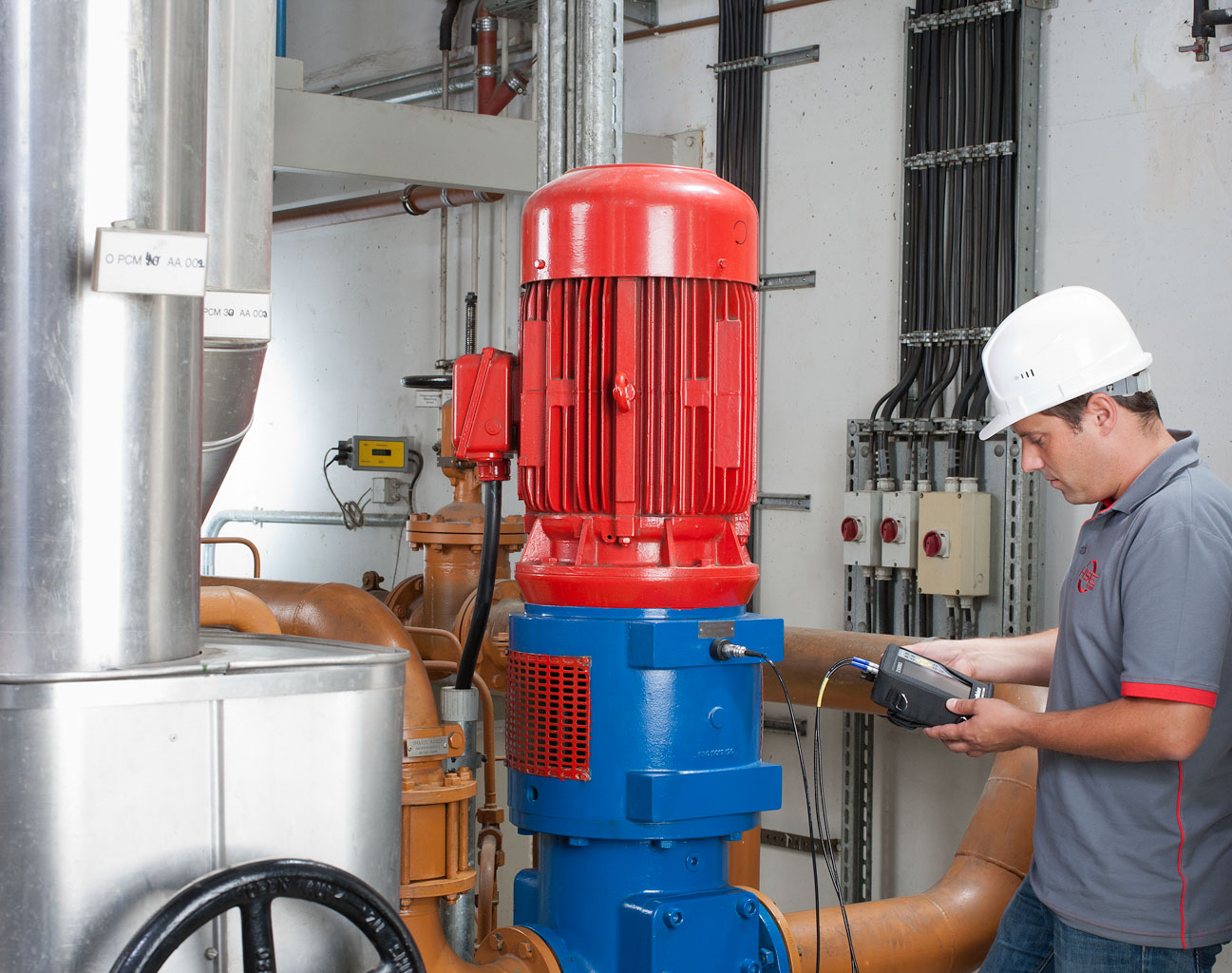

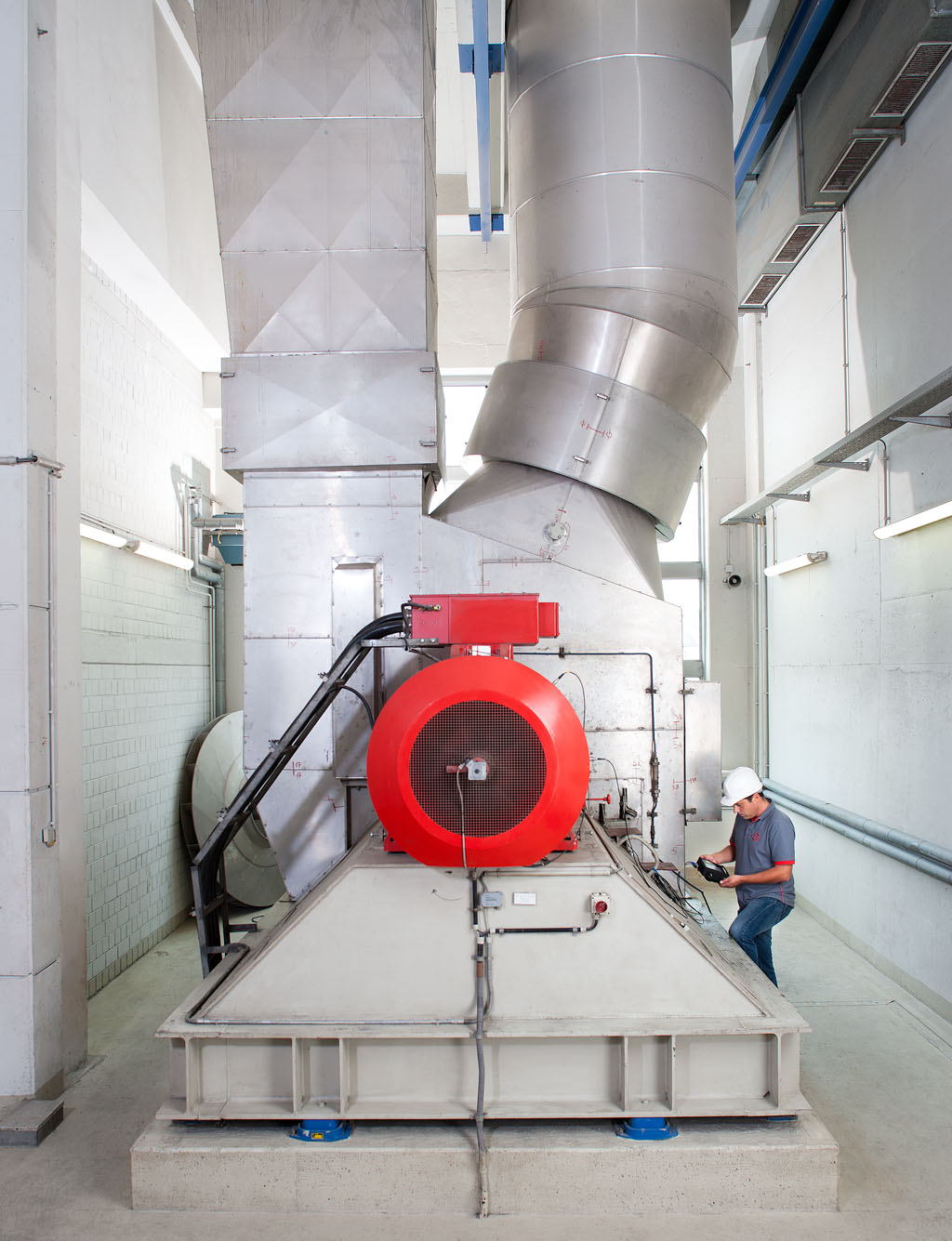

SmartBalancer to poręczne urządzenie do szybkiego, dokładnego i niedrogiego wyważania zainstalowanych wirników bez konieczności demontażu maszyn. Umożliwia jedno- i dwupłaszczyznowe wyważanie praktycznie każdego wirnika posiadając opcje diagnostyczne takie jak pomiar całkowitych drgań, analiza historii czasu drgań czy analiza częstotliwości FFT. Jego wyposażenie i rozbudowane funkcje pomiaru sprawiają, że SmartBalancer jest wysokiej klasy narzędziem do diagnostyki maszyn.

Co więcej, dzięki opcjonalnemu modułowi do oceny stanu łożysk wałeczkowych, SmartBalancer jeszcze rozszerza zakres swojego zastosowania: wykonując analizę widma, wykrywa okresowe uderzenia spowodowane przez uszkodzenia łożysk i przekładni.
Dane techniczne
Technical data at a glance  SmartBalancer
No. of measurement channels
No. of measurement points  max. 4
Balancing speed  120 - 60.000 min-1
PC connection  RS-232 serial interface with 9.600 - 115.200 baud data transfer rate
Power supply and charging unit  110 V - 240 V / 50 Hz to 60 Hz
Power supply  Re-chargeable Lithium ion battery pack
Battery operating time  8 hours
Working temperature range  -10°C bis +50°C
Measurement functions  Field balancing Measurement of overall vibration Frequency analysis Run-up and run-down curves Vibration versus time Phase measurement
Display  TFT-LCD, backlit Color depth: 18 bit (262144 colors), Resolution: VGA (640 x 480 pixel) w/ 140 ppi Pixel area: 116 x 87 mm
Keyboard  1 navigation pad and 7 keys; Keyboard illumination controlled by ambient light
Weight  1,15 kg (Measuring instrument)
Dimensions  186 x 162 x 52 mm (Measuring instrument)
