V 2 L - 40 L, VE 2 L - 5L

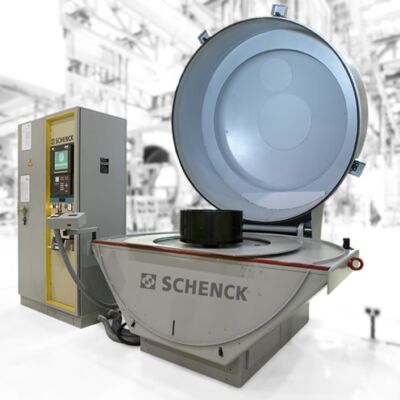

Pionowe Wyważarki dla przemysłu lotniczego
  • Prosta i łatwa obsługa oraz niewielkie rozmiary;
  • Wyważanie jednopłaszczyznowe i dwupłaszczyznowe;
  • Urządzenie jest skalibrowane, nie jest wymagana dodatkowa kalibracja;
  • Wysoka dokładność dzięki cyfrowemu przetwarzaniu wyników pomiaru;
  • Osłona ochronna zgodna ze standardami SAE.

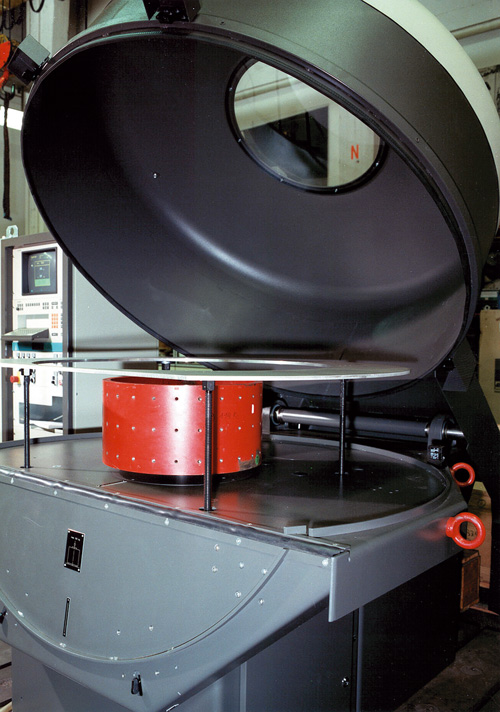

Konstrukcja

Dynamometryczna pionowa wyważarka ze stałą kalibracją, obsługiwana ręcznie.

Spawana obudowa maszyny. Jednostka wyważająca działa na zasadzie systemu dynamometrycznego z niezwykle czułymi przetwornikami elektrodynamicznymi, precyzyjnym wyważającym trzpieniem obrotowym i napędem elektrycznym.

Panel sterowania z mikroprocesorową jednostką pomiarową. Osłona ochronna zgodna z ISO 7475.

Projekt
Zakres zastosowań

Pomiar i korekcja niewyważenia w jednej lub dwóch płaszczyznach dla każdej tarczy kompresora i turbiny, rozpórki, itp. w silniku odrzutowym przelotowym.

Seria VE została zaprojektowana dla wirników, których wyważenie odbywa się tylko w jednej płaszczyźnie.

Urządzenia te wykorzystywane są podczas produkcji oraz w warsztatach remontowych. Cechuje je łatwa zmiana na wirnik innego typu poprzez wymianę adaptera i wybór odpowiedniego pliku wirnika.

Ręczna korekcja niewyważenia w urządzeniu lub na zewnątrz.

Dane techniczne
Technical data at a glance    VE1L  VE2L  VE3L  VE4L  VE40L  VE5L  V1L  V2L  V3L  V4L  V40L
Measuring unit    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
Protective shroud C600 acc. to ISO 7475    •  •  •  •  •  •  •  •  •  •  •
Balancing in one plane    •  •  •  •  •  •
Balancing in two planes                •  •  •  •  •
Rotor description
Weight  [kg]  0.3 - 10  0.5 - 25  2 - 60  5 - 150  10 - 300  15 - 500  0.3 - 10  0.5 - 25  2 - 60  5 - 150  10 - 300
Diameter, max. 1)  [mm; inch]  406; 16  610; 24  990; 39  1448; 57  1178; 70  2082; 82  406; 16  610; 24  990; 39  1448; 57  1178; 70
Height 1)  [mm; inch]  254; 10  254; 10  254; 10  508; 20  508; 20  610; 24  254; 10  254; 10  254; 10  508; 20  508; 20
Machine
Width A 5)  [mm]  2300  2300  2600  3400  4700  4900  2300  2300  2600  3400  4700
Depth B 5)  [mm]  2800  2800  3100  5000  5400  5900  2800  2800  3100  5000  5400
Height C 5)  [mm]  1700  1800  2100  2800  3200  3600  1700  1800  2100  2800  3200
Balancing speed, max.  [min -1]  2000  1500  1200  950 2)  950 2)  950  2000  1500  1200  950 2)  950 2)
Balancing accuracy 3)  [mikroinch]  30  30  30  50  50  50  30  30  30  50  50
Test rotor 4)   [lbs]  8   25  25  80  250  250  8   25  25  80  250
Air pressure  [kPa]  -  -  -  600  600  600  -  -  -  600  600
Drive power  [kW]  1.1  1.1  2.2  7.5  7.5  22  1.1  1.1  2.2  7.5  7.5

Basic machine  Order No.  R0470100.01  R0470200.01  R0470300.01  R0470400.01  R0470500.01  R0470600.01  R0470700.01  R0470800.01  R0470900.01  R0471000.01  R0471100.01
Options
Lifting plate  Order No.  -  -  -  R0470401.01  R0470501.01  R0470601.01  -  -  -  R0471001.01  R0471101.01
Drive locking equipment  Order No.  R0470102.01  R0470202.01  R0470302.01  R0470402.01  R0470502.01  R0470602.01  R0470702.01  R0470802.01  R0470902.01  R0471002.01  R0471102.01
SAE test rotor ARP4162  Order No.  R0470103.01  R0470203.01  R0470303.01  R0470403.01  R0470503.01  R0470603.01  R0470703.01  R0470803.01  R0470903.01  R0471003.01  R0471103.01
11 kW drive  Order No.  -  -  -  -  R0470504.01  -  -  -  -  -  R0471104.01
Report printout equipment  Order No.  R0470105.01  R0470205.01  R0470305.01  R0470405.01  R0470505.01  R0470605.01  R0470705.01  R0470805.01  R0470905.01  R0471005.01  R0471105.01

1) According to or better than SAE ARP 4050 / 5323
2) Alternatively also 1100 min-1
3) Conformance to SAE ARP 4050 / 5323 with corresponding SAE test rotor
4) 1 lb = 0.456 kg
5) Tasks with an open shroud. Non-binding, dependent on the respective equipment delivery
