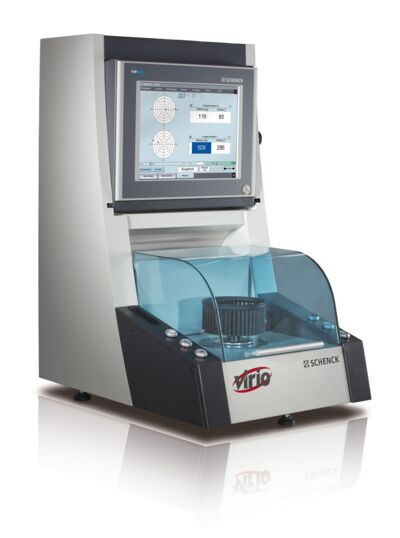

Pionowa wyważarka do wirników o masie do 500 g VIRIO 05 - Schenck RoTec Polska

  • Precyzyjny pomiar niewyważenia również dla małych, lekkich wirników
  • Wyważanie w jednej lub dwóch płaszczyznach
  • Permanentna kalibracja - nie wymaga czasochłonnego kalibrowania
  • Kompaktowa, łatwa w montażu i zajmująca niewiele miejsca konstrukcja
  • Układ pomiarowy z cyfrowym przetwarzaniem sygnału, bezpośrednim wyświetleniem wartości niewyważenia i masy korekcyjnej na określonym kącie oraz wektorowo

Zastosowanie

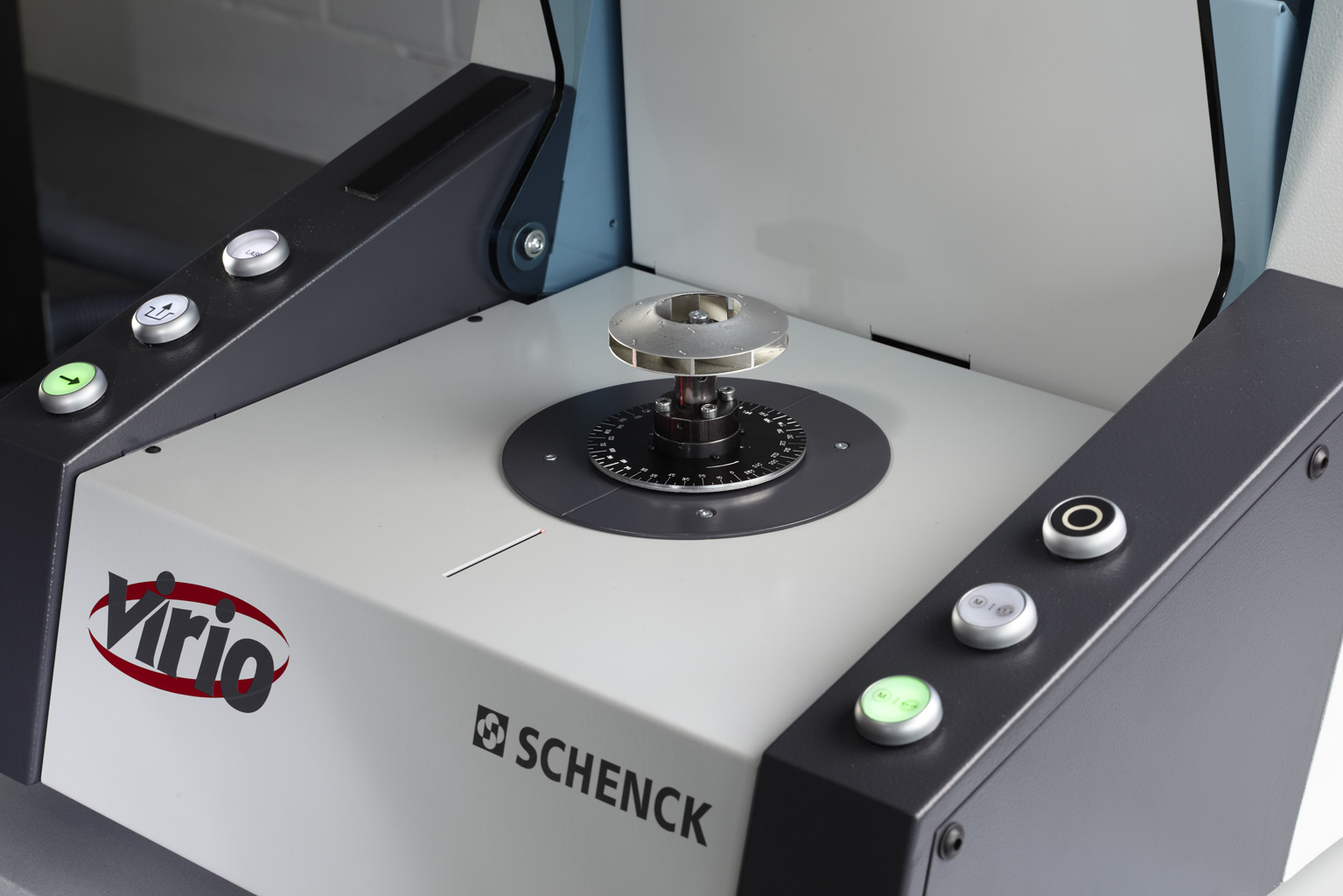

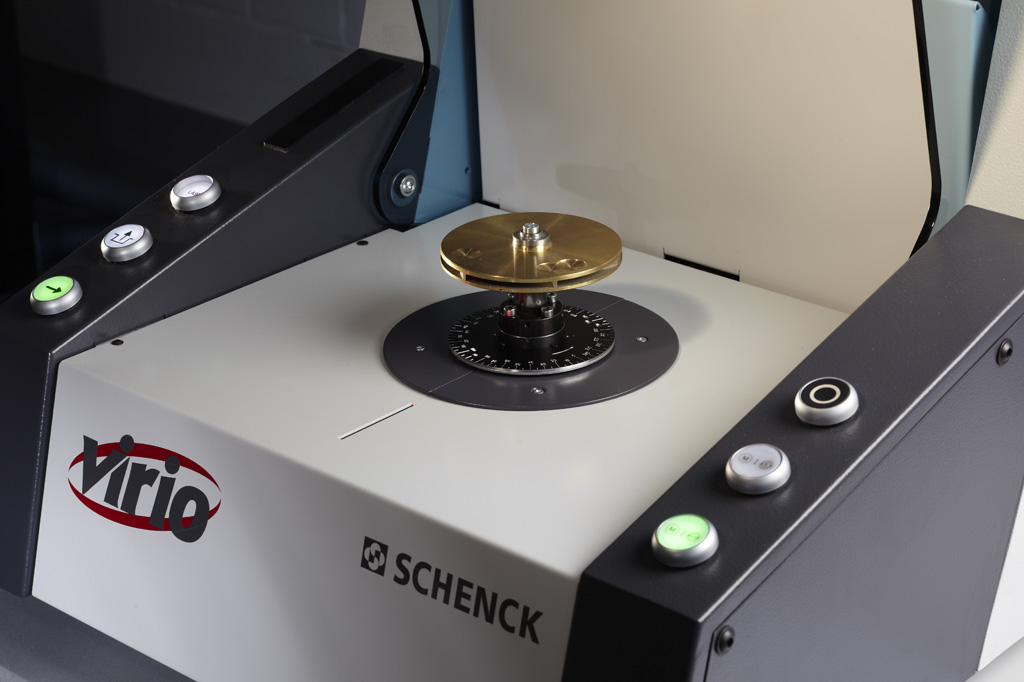

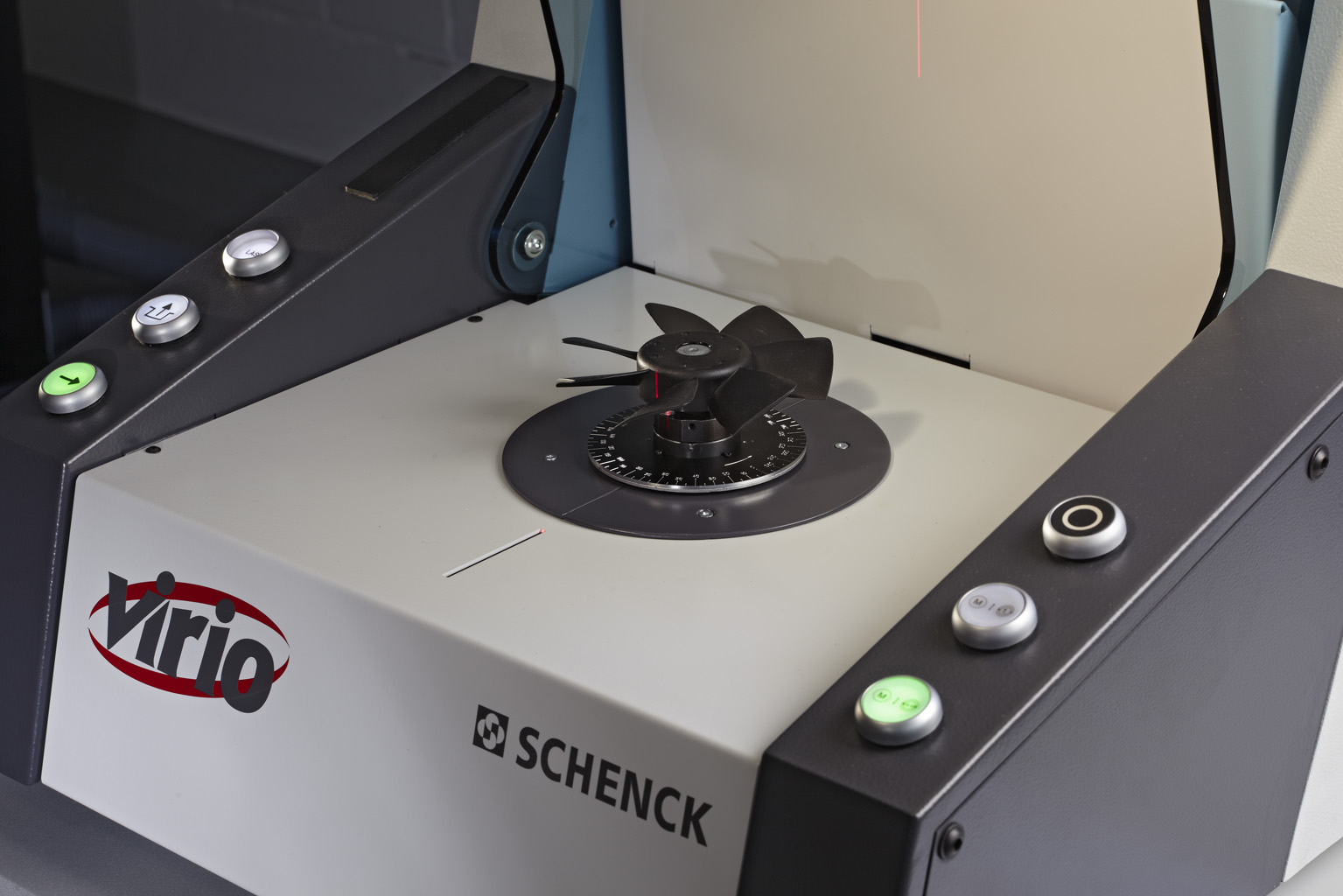

Maszyna służy do określania niewyważenia lub jego korekcji w jednej lub dwóch płaszczyznach dla wirników bez własnego trzonu. Przykładem takich wirników mogą być czyste płyty CD, małe wentylatory i dmuchawy bez własnego napędu, wirówki, krążki kierunkowe, części sprzęgieł czy obrotowe dysze używane do malowania.  Krótsza odległość wrzeciona oraz ochronna osłona zapewniają szybsze, bezpieczniejsze i dokładniejsze wyważanie.

Konstrukcja

  • Pionowa wyważarka ze stałą kalibracją i automatycznym działaniem
  • Do ustawienia na stole, nadaje się do obsługi przez siedzącego operatora
  • Jednostka wyważająca, pomiarowa oraz sterująca zainstalowane są na wspólnej podstawie
  • Precyzyjne wrzeciono wyważające podtrzymujące ruchomy adapter do centrowania wirników, napędzane jest przez napęd elektryczny.
  • Osłona ochronna jest standardowym wyposażeniem i jest zgodna z normą  ISO 7475.
Projekt

Działanie

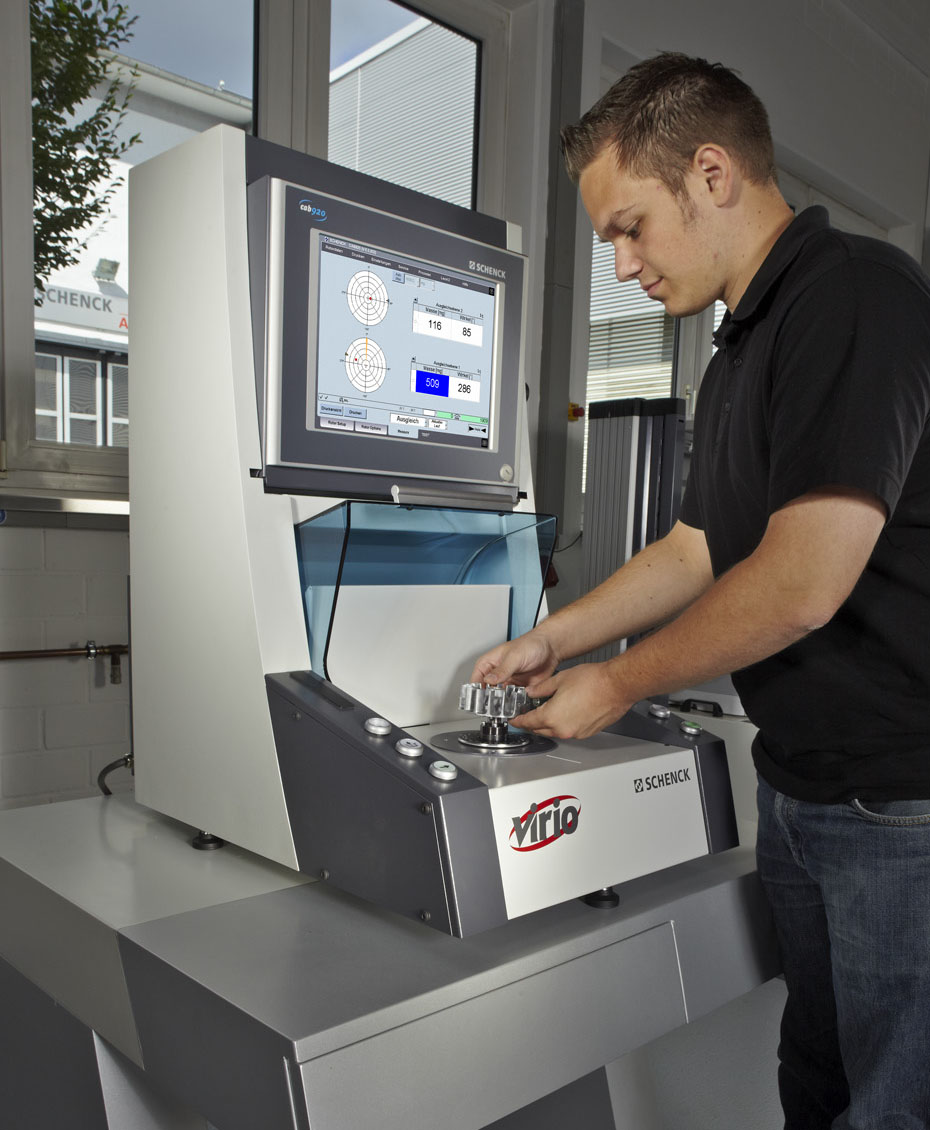

  • Ręczne włożenie wirnika do maszyny wyważającej, zamocowanie na tulei, zamknięcie osłony
  • Rozpoczęcie automatycznego biegu wyważenia, wyznaczenie i wyświetlenie niewyważenia i kąta niewyważenia na układzie pomiarowym
  • Otwarcie pokrywy, wyciągnięcie wirnika i w razie potrzeby skorygowanie masy
  • Sprawdzenie niewyważenia po korekcji (tolerancja jest automatycznie wyświetlana po każdym biegu) i wyciągnięcie wirnika

Jednostki pomiarowe

CAB 820  jest prostym, kompaktowym urządzeniem do wszystkich standardowych zadań związanych z wyważaniem. Proste i intuicyjne sterowanie, przejrzysty wyświetlacz i duża dokładność pozwalają na perfekcyjne wyważanie wirników również przez mniej doświadczonych operatorów.

System pomiarowy CAB 920 to zaawansowane rozwiązanie zarówno pod względem obsługi, wielofunkcyjności, jak i dokładności.
Dane techniczne
Technical data at a glance    Virio 05
Rotor
Weight 1), max.  [kg]  0,5
Diameter, max  [mm]  220
Height, max  [mm]  150
Machine
Width A  [mm]  602
Depth B  [mm]  785
Height C  [mm]  925
Balancing speed  [min -1]  1000 - 3000
Measuring uncertainty  [gmm]  0,05 - 0,075
Drive power  [kW]  0,1
Power    240 V, 50 Hz

1) incl. Absorption
