WME 2 - WME 3

Waga do pomiaru momentu dla łopatek wirnika
  • Solidna konstrukcja
  • Wymaga niewiele miejsca
  • Wysoka precyzja
  • Pomiar masy oraz momentu
  • Niedrogi adapter do łopat
  • Kompatybilna z oprogramowaniem BLADIS Net

Cechy wyróżniające

  • Waga momentowa może być zamontowana bezpośrednio na podłodze i nie wymaga fundamentu ani kotwi, dzięki czemu od razu jest gotowa do pracy
  • Zajmuje o 50% mniej miejsca
  • Łatwa w instalacji i ustawieniu
  • Niedrogi adapter do łopat
  • System rozmieszczenia łopat BLADIS NET obsługiwany przez ekran dotykowy
Projekt

Zastosowanie

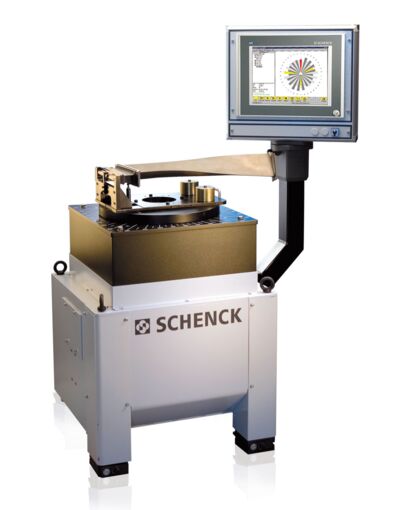

Seria WME to najnowsza generacja wag do pomiaru momentu pozwalająca dzięki oprogramowaniu BLADIS Net jeszcze dokładniej wyważyć i rozłożyć łopaty na wirniku. Seria wag WME precyzyjnie ustala masę i dokładny środek ciężkości. Redukcja niewyważania poprzez ważenie jest doskonałym rozwiązaniem zarówno dla nowych wirników jak i tych po naprawie.

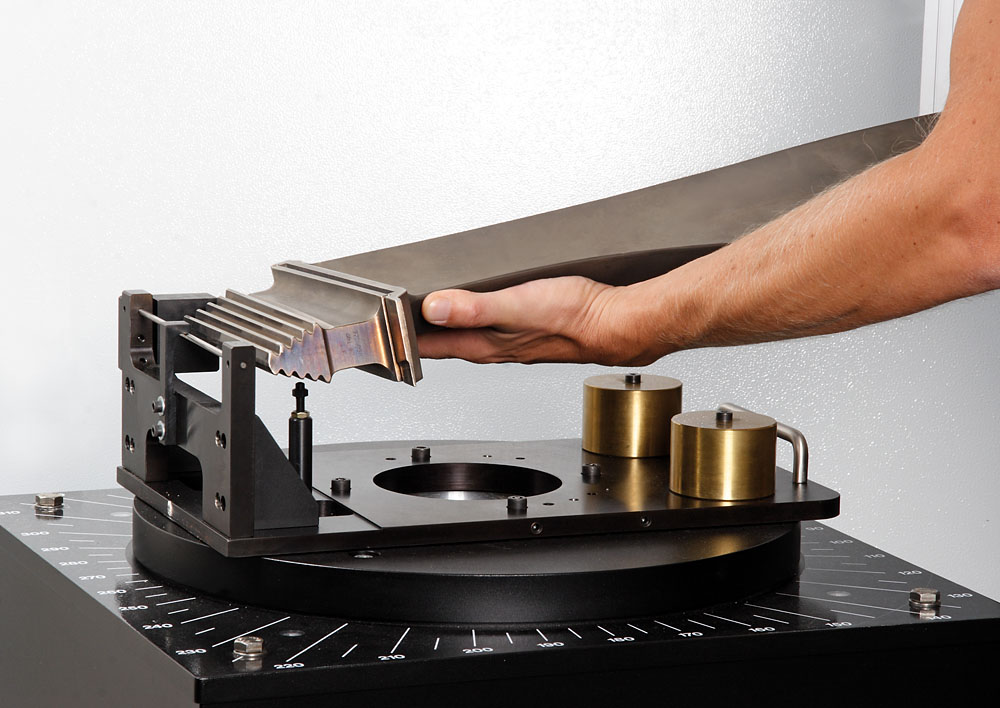

Dzięki temu, że łopaty znajdują się centralnie nad urządzeniem pomiarowym, seria WME zajmuje zdecydowanie mniej miejsca. Jednostka pomiarowa zamontowana jest na dźwigni bezpośrednio na wadze, co pozwala na prostą instalację i zajmuje niewielką przestrzeń.

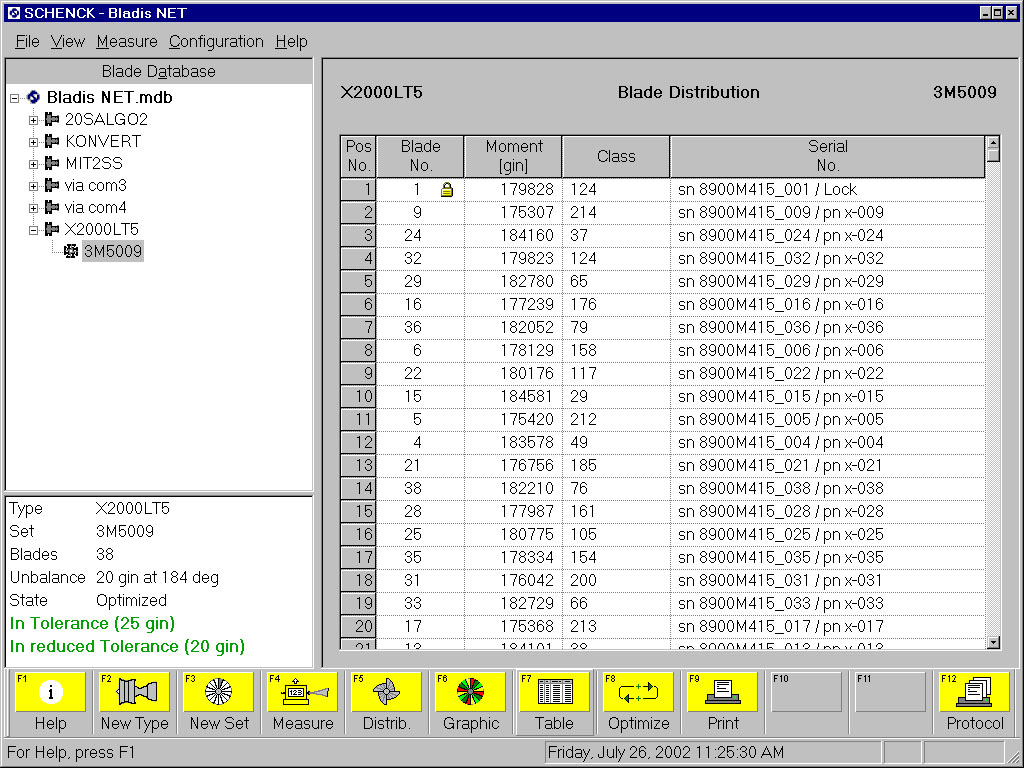

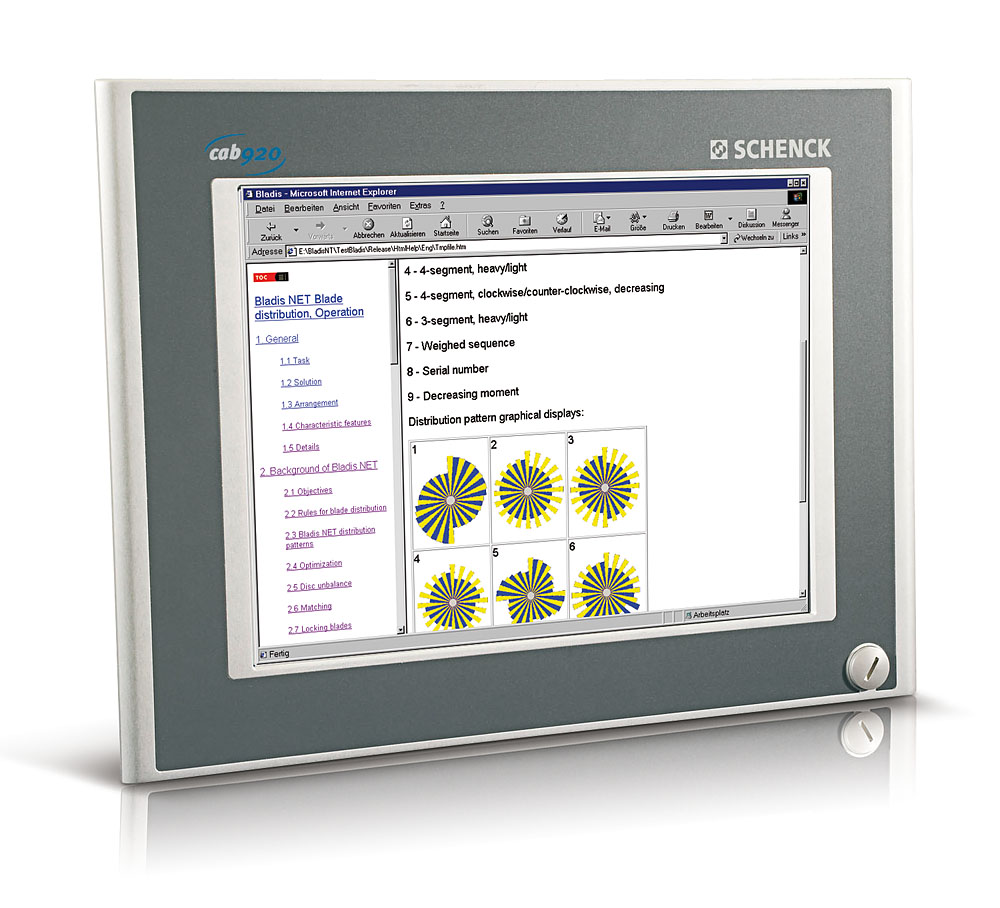

BLADIS Net – oprogramowanie do określenia rozmieszczenia łopat posiadające prosty i łatwy w obsłudze interfejs z ekranem dotykowym. System rozmieszczenia łopat oparty jest na ciągle udoskonalanych algorytmach, które skoordynowane są z zwiększonymi możliwościami wagi. Nowe rozwiązanie z zintegrowaną bazą danych pozwala również na błyskawiczne obliczenia rozłożenia łopat oraz transfer danych do innych aplikacji. Liczne dodatkowe funkcje BLADIS Net znacznie ułatwiają pracę i zapewniają wygodną i łatwą obsługę.
Dane techniczne
Technical Data    WME2  WME3
Measuring Unit    Digital  Digital
Blades
Max. blade weight  [kg]  40  140
Max. additional mass of blade adapter  [kg]  20  60
Max. blade moment  [kgm]  unlimited  unlimited
Machine
Measuring time  [s]  2-5  2-5
Overload protection    5x max. load  5x max. load
weighing accuracy  [g]  0.1  0.5
Accuracy of internal unbalance measurement  [gmm]  20  100
Accuracy of the measured blade moment  [gmm]  <500 1)  <1500 2)
Power supply  [V]  230  230
Options
Blade distribution software    BLADIS Net  BLADIS Net

1) Without adapter error. Calculated for a blade with 20 kg mass and an axis of rotation of the centre of gravity of the blade of 1500 mm. Blades with a smaller rotational radius will be measured more accurately
2) Without adapter error. Calculated for a blade with 100 kg mass and an axis of rotation of the centre of gravity of the blade of 2000 mm. Blades with a smaller rotational radius will be measured more accurately
