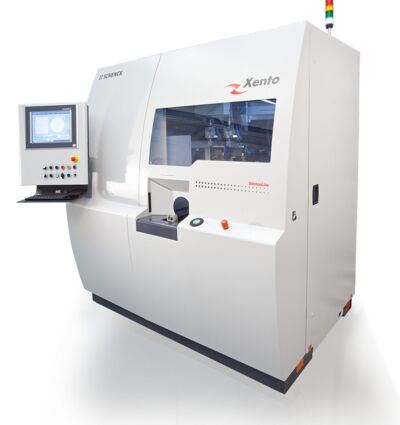

Wyważarka do zmontowanych rdzeni turbosprężarek (produkcja) Xento - Schenck RoTec Polska

  • Automatyczny pomiar i korekcja
  • Pomiar na całym zakresie prędkości
  • Automatyczna korekcja w dwóch płaszczyznach
  • Zintegrowany pomiar pulsacji
  • Analiza drgań do testu jakości

Kolejność operacji

  • Ładowanie ręczne lub automatyczne
  • Skanowanie DMC
  • Magnesowanie wałka w celu  odczytywania kąta i prędkości

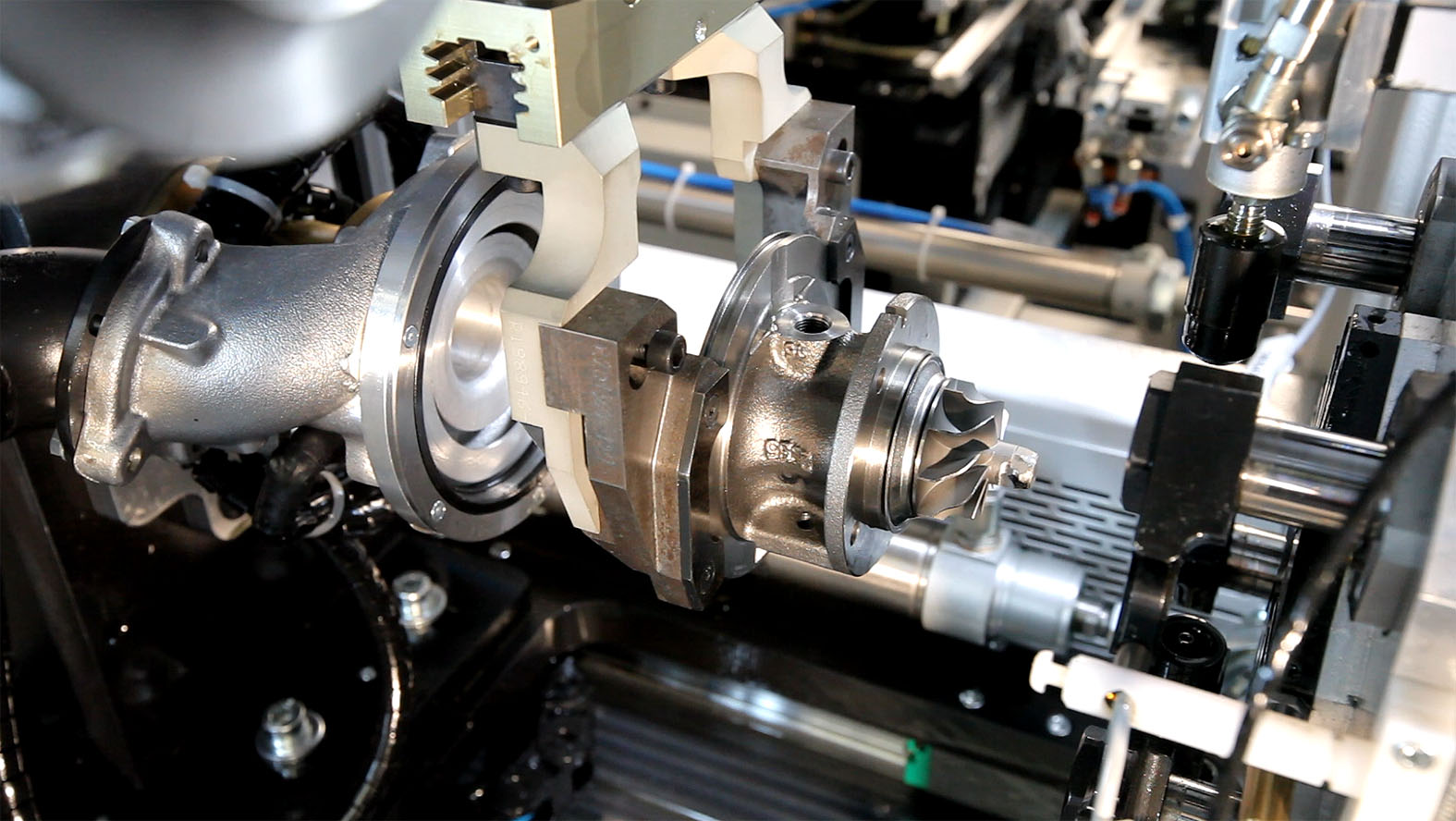

  • Przeniesienie do stacji pomiaru

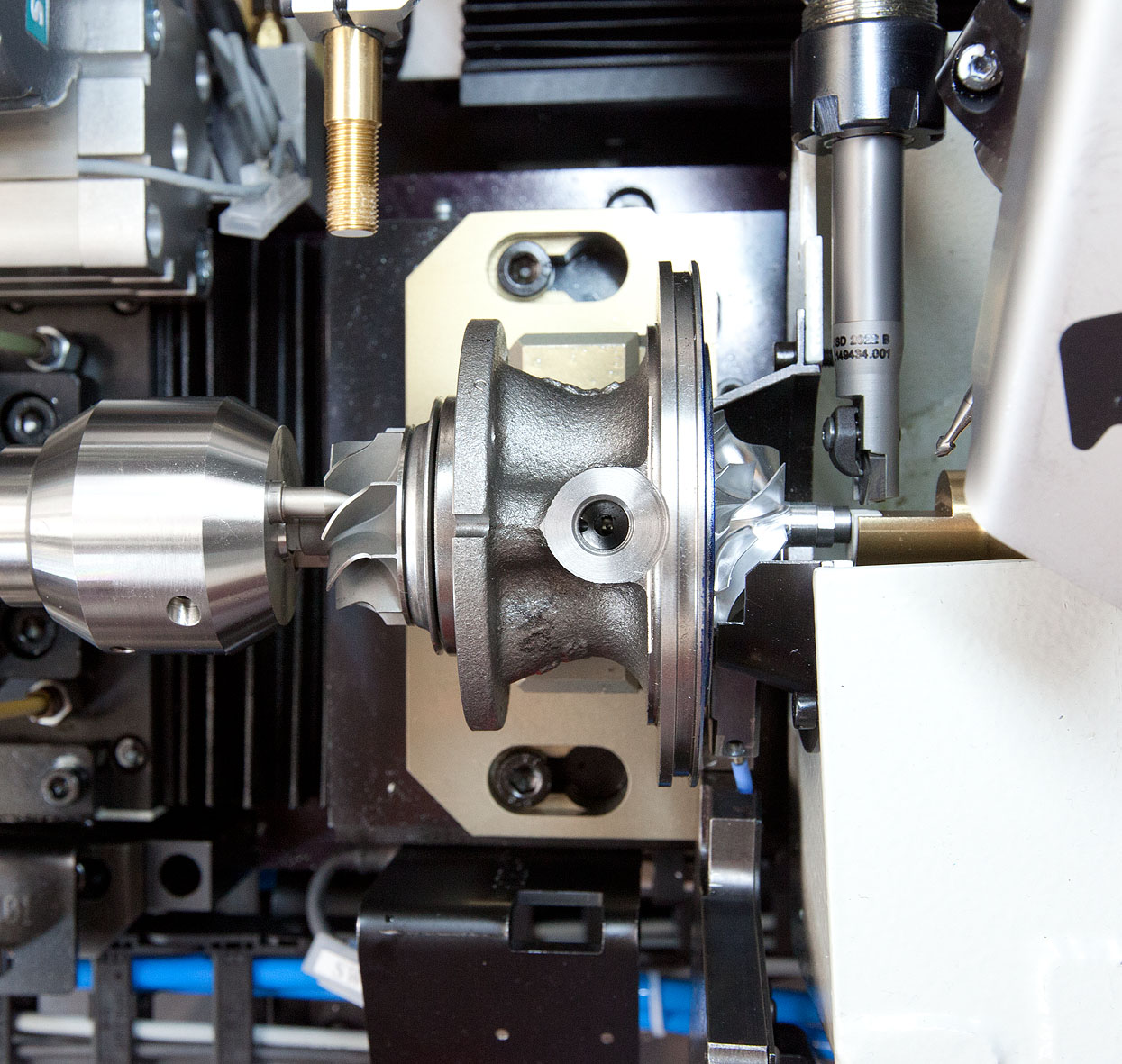

  • Przeniesienie do stacji korekcji, korekcja w dwóch płaszczyznach przez frezowanie
  • Pomiar kontrolny
  • Równoczesna praca na maksymalnie 3 częściach
Projekt

Zakres zastosowania

  • Pomiar drgań i pulsacji zmontowanych rdzeni turbosprężarek
  • Kontrola prędkości i odczyt danych w całym zakresie prędkości
  • Obliczanie niewyważenia w dwóch płaszczyznach w celu zmniejszenia drgań w całym zakresie prędkości

Konstrukcja

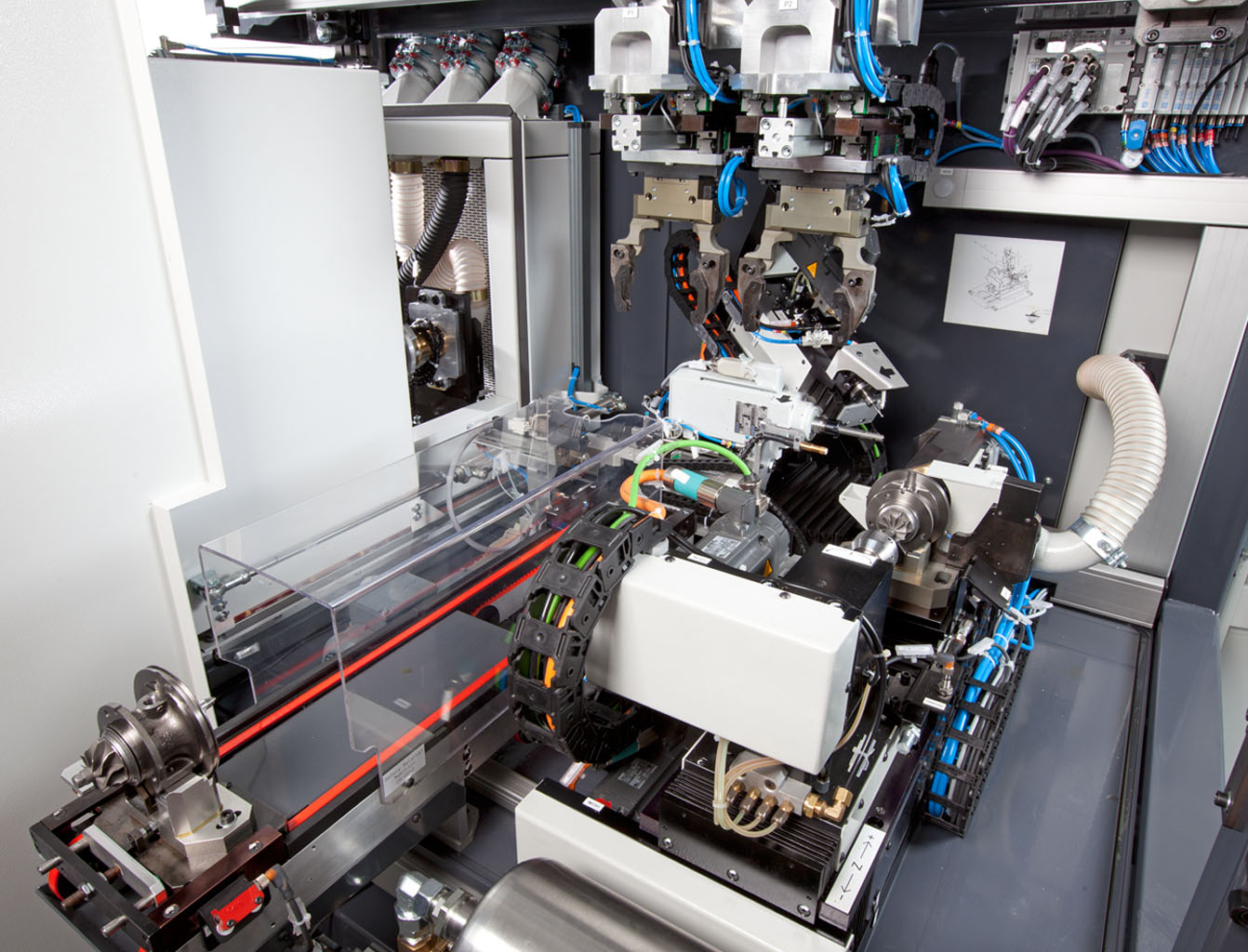

  • Osobne stacje pomiaru i korekcji w jednej małej maszynie
  • Korekcja w dwóch płaszczyznach z osobnymi wrzecionami frezującymi
  • Zintegrowane magnesowanie wałka
  • System smarowania olejem z kontrolą parametrów
Dane techniczne
Technical data at a glance    Xento
Measuring unit    CAB 950
Automatic unbalance measurement    •
Automatic unbalance correction    •
Complete core assemblies    •
Weight  [kg]
Diameter  [mm]  140
Lenght  [mm]  140
Machine
Balancing speed, max.  [min -1]  300.000
Measurement uncertainty 1)  [mgmm]  1...10
Cycle time 2)  [s]  90
Options
Pulsation measurement
DMC scanning
1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Dependent on initial unbalance
