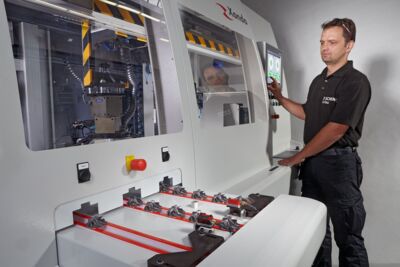

  • W pełni automatyczna wyważarka do kół kompresji turbosprężarek
  • Opatentowane rozwiązanie wykorzystujące łożysko powietrzne dla najwyższej jakości pomiaru
  • Cyfrowe przetwarzanie wartości pomiaru i numerycznie kontrolowana korekcja niewyważenia
  • Do połączenia z portalem do ładowania i ogólnie dostępnym  sprzętem przenośnikowym
  • Prosta zmiana na inny typ wirnika
  • Krótki czas cyklu
  • Kompaktowa konstrukcja
  • Łatwy do transport
  • Obróbka tytanowa (opcja)

Kolejność operacji

  • Część jest pobrana z przenośnika i załadowana na maszynę
  • Automatyczny bieg pomiarowy, hamowanie do zera obr/min
  • Zdjęcie wirnika ze stacji pomiarowej i załadowanie go na stację korekcji
  • Zaciśnięcie wirnika, indeksowanie do miejsca korekcji dla pierwszej płaszczyzny, frez ustawia się do odpowiedniej pozycji. Jeśli niewyważenie jest duże, frez dodatkowo obraca się żeby zwiększyć ilość usuwanego materiału
  • Indeksowanie i ustawienia urządzenia frezującego do korekcji w drugiej płaszczyźnie, powtórzenie procesu frezowania i zwolnienie wirnika
  • Przeniesienie wirnika na stację pomiaru i rozpoczęcie biegu kontrolnego
  • Zdjęcie części i rozładowanie jej na przenośnik
Projekt

Zakres zastosowania

Pomiar i korekcja niewyważenia dynamicznego wyprodukowanych kół kompresji turbosprężarek, do wykorzystania w produkcji średnich i dużych partii. W pełni automatyczny pomiar i korekcja niewyważenia poprzez frezowanie kołowe w dwóch płaszczyznach w maksymalnie dwóch etapach korekcji. Ładowanie i rozładowywanie poprzez specjalny portal.

Konstrukcja

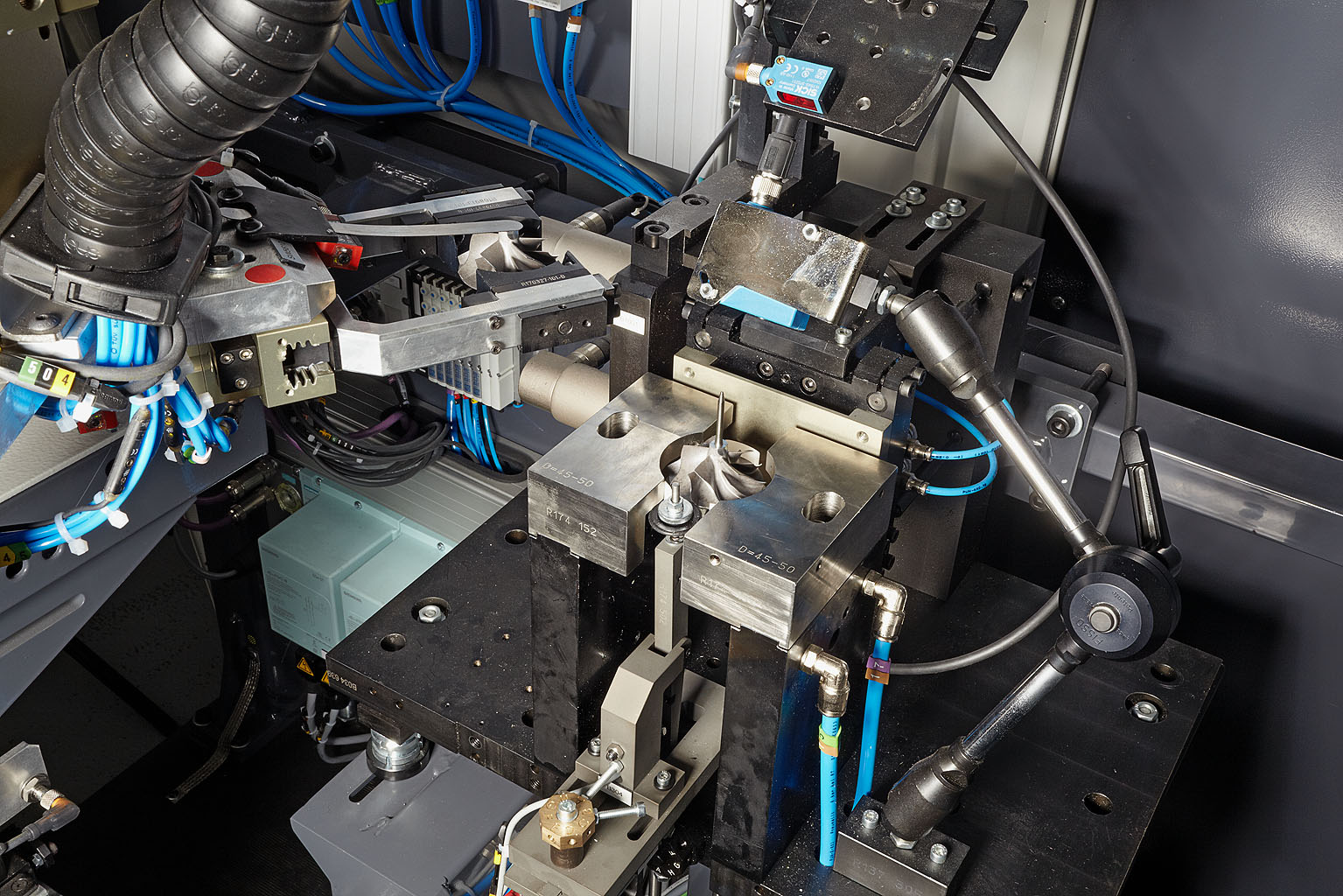

Maszyna ze stacjami pomiaru i korekcji i w pełni automatycznym cyklem obsługi. Pionowa jednostka wyważająca na ramie odpornej na drgania, z wymiennymi, dopasowanymi do typu, precyzyjnymi łożyskami powietrznymi, napędzana dzięki specjalnej płytce z dyszami powietrznymi dostosowanymi do średnicy wirnika.
Przetwarzanie wartości pomiaru odbywa się dzięku układowi pomiarowemu CAB 950.

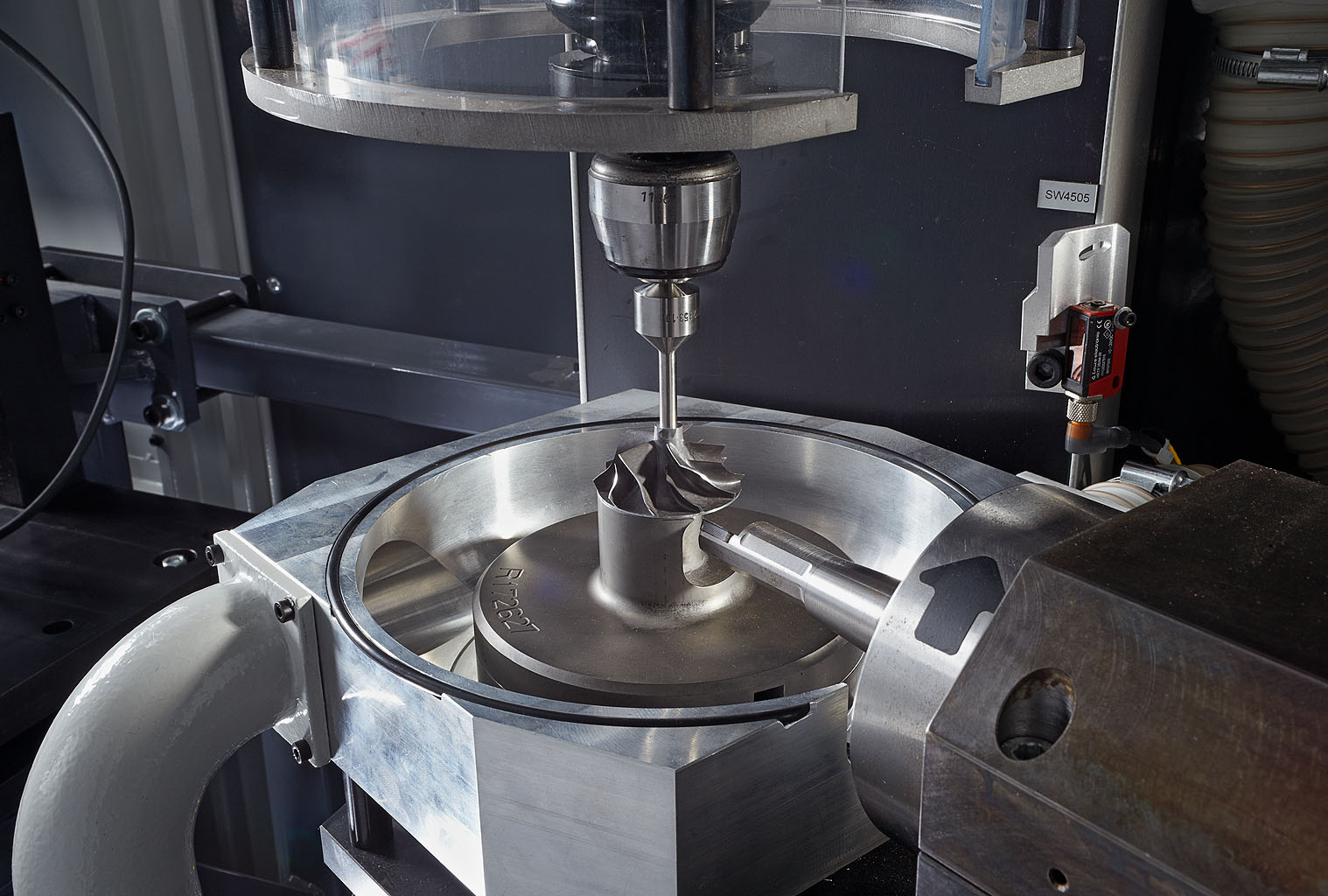

Stacja korekcji jednostką frezującą do korekcji niewyważenia przez frezowanie kołowe.

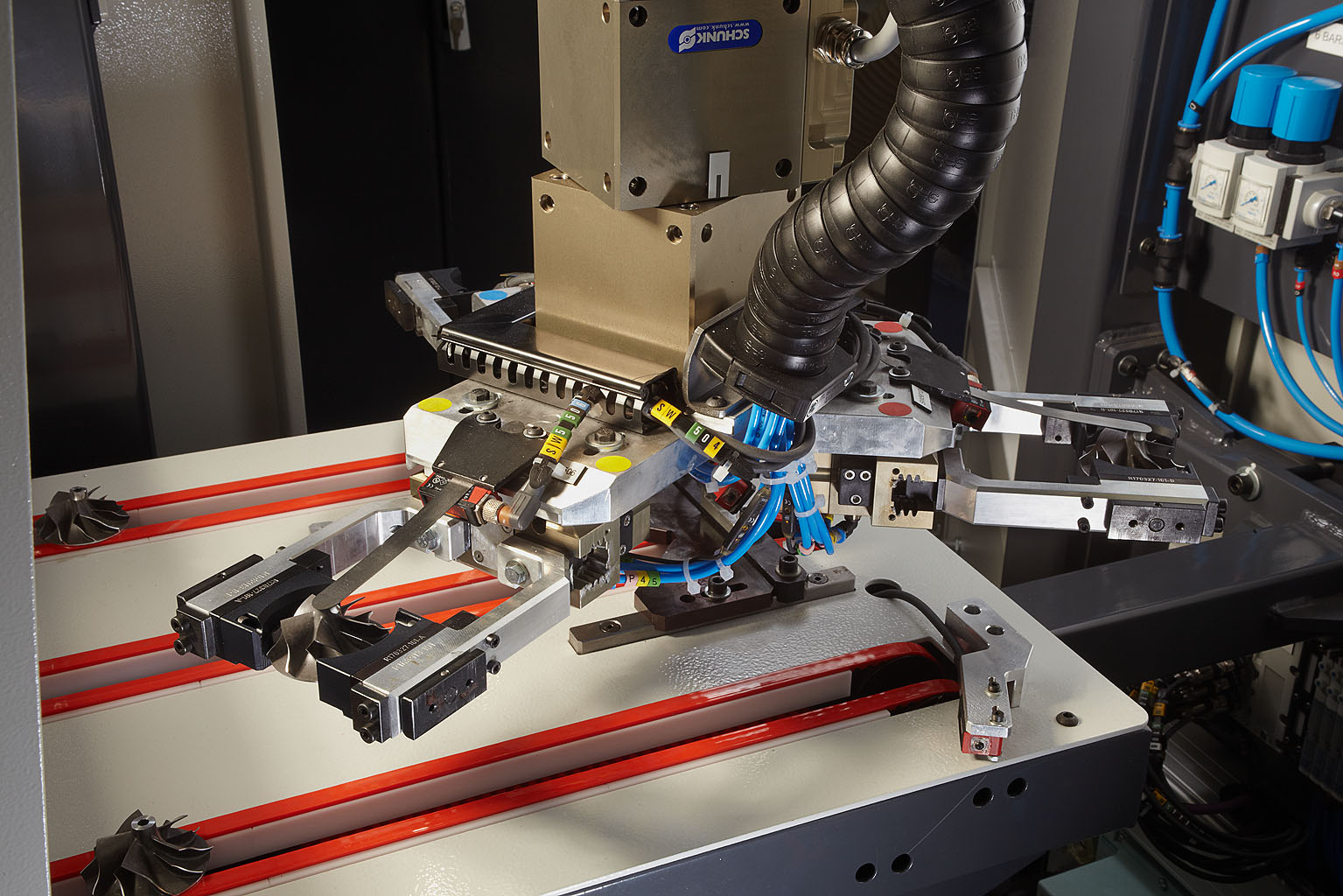

System ładowania przez portal łączący stacje i podawanie oraz odbieranie przez przenośnik.
Dane techniczne
Data at a glance    Xondo 010  Xondo 100  Xondo 300  Xondo 500
Measuring unit    CAB 950  CAB 950  CAB 950  CAB 950
Automatic unbalance measurement    •  •  •   •
Automatic unbalance correction 4)    •  •  •   •
Gantry loader    •  •  •   •
Turbine rotor
Compressor rotor    •  •  •   •
Rotor
Weight  [g]  3 - 50  10 - 150  60 - 400   100 - 1500
Diameter  [mm]  25 - 65  30 - 95  65 - 125   120 - 180
Machine
Measurement uncertainty 2)  [gmm]  0,002 - 0,02  0,003 - 0,03  0,015 - 0,1   0,05 - 0,4
Cycle time  [s]  25 - 40  25 - 40  30 - 55   35 - 60
Air pressure  [kPa]  450 - 600  450 - 600  450 - 600  450 - 600
Air consumption  [m3/h]  8  8  8  8

Options
Hydrostatic bearings for boreless compressor wheels

1) Adapted to the rotor
2) Acc. to DIN 1319, 95% probability, work-piece dependent
3) Data non-binding, dependent on the respective equipment
4) Polar milling of the hub and rear side
o.r. on request
