Wyważarka do wałków z turbiną turbosprężarki (produkcja) Xondo 020, Xondo 050, Xondo 200,
Xondo 400 (w pełni automatyczna)
- Schenck RoTec Polska

  • W pełni automatyczna wyważarka do wałków z turbiną
  • Cyfrowe przetwarzanie wartości pomiaru i numerycznie kontrolowana korekcja niewyważenia
  • Prosta zmiana na inny typ wirnika
  • Ładowanie przez portal i dostępny przenośnik
  • Krótki czas cyklu
  • Kompaktowa konstrukcja
  • Łatwy do transport

Kolejność operacji

  • Część jest pobrana z przenośnika i załadowana na stację pomiarową
  • Automatyczny bieg pomiarowy. Obliczenie i transfer wartości pomiaru do stacji korekcji, hamowanie do zera obr/min
  • Zdjęcie wirnika ze stacji pomiarowej i załadowanie go na stację korekcji
  • Automatyczna korekcja: zaciśnięcie wirnika, indeksowanie do miejsca korekcji dla pierwszej płaszczyzny, kontrolowane szlifowanie fragmentu. Indeksowanie do miejsca korekcji dla drugiej płaszczyzny, powtórzenie procesu szlifowania i zwolnienie zacisku.
  • Przeniesienie wirnika na stację pomiaru i rozpoczęcie biegu kontrolnego. Jeśli wirnik nie jest w tolerancji po pierwszym kroku korekcji, można przeprowadzić następne.
  • Rozładowanie części na przenośnik.

Projekt

Zakres zastosowania

Pomiar i korekcja niewyważenia produkowanych wirników turbosprężarek, do wykorzystania w produkcji średnich i dużych partii. W pełni automatyczny pomiar i korekcja przez szlifowanie w dwóch płaszczyznach w kilku etapach korekcji. Ładowanie i rozładowywanie przez portal.

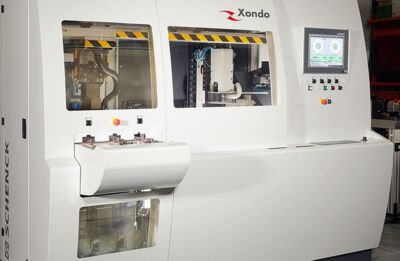

Konstrukcja

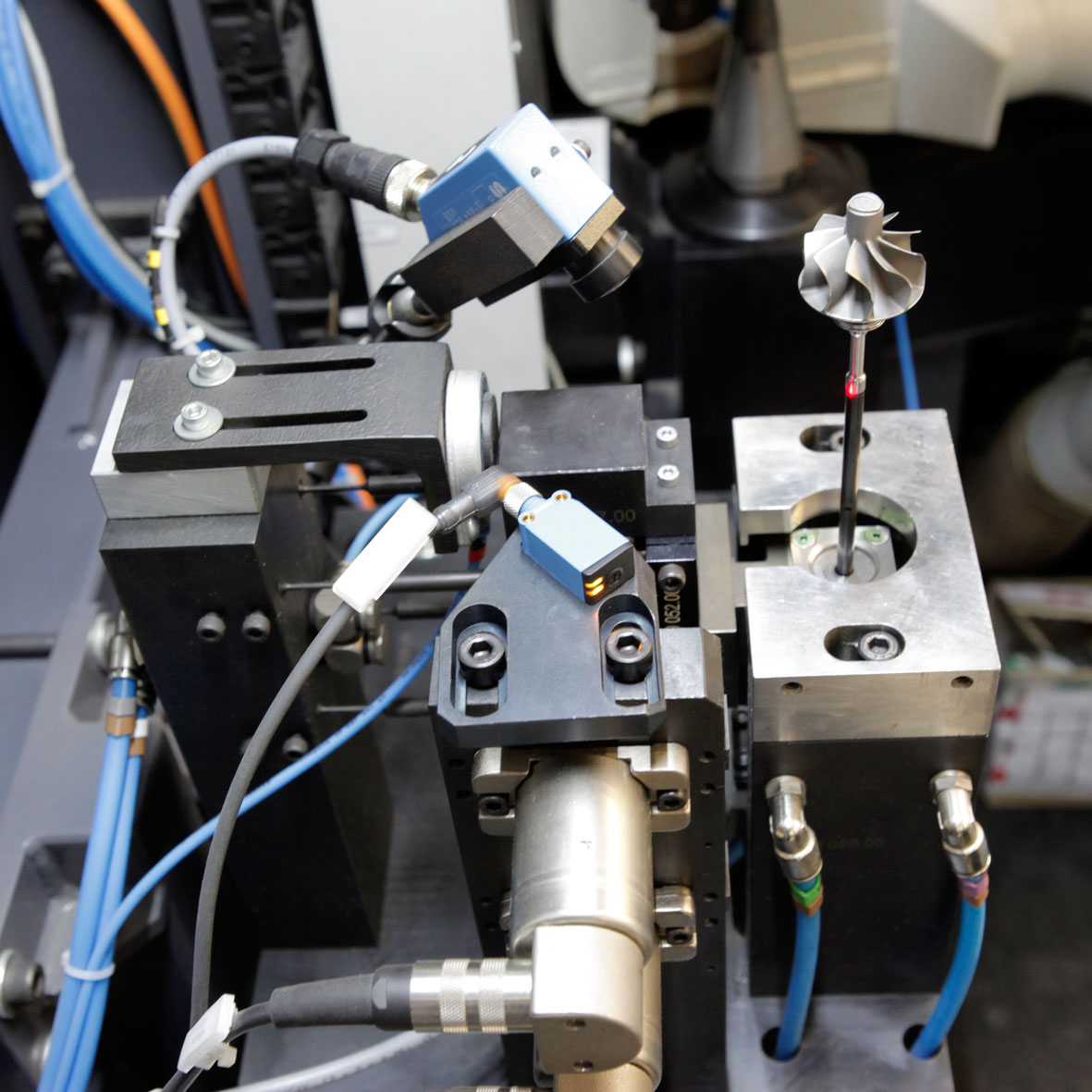

Maszyna ze stacjami pomiaru i korekcji z w pełni automatyczną obsługą. Pionowa jednostka wyważająca na ramie odpornej na drgania, z wymiennymi, dopasowanymi do typu, precyzyjnymi łożyskami powietrznymi, napędzana dzięki specjalnej płytce z dyszami powietrznymi dostosowanymi do średnicy wirnika.
Przetwarzanie wartości pomiaru odbywa się dzięki układowi pomiarowemu CAB 950.
Stacja korekcji z dwiema cyfrowo sterowanymi jednostkami korygującymi niewyważenie przez szlifowanie kołowe. System ładowania przez portal łączący stacje i podawanie oraz odbieranie przez przenośniki.
Dane techniczne
Technical data at a glance    Xondo 020  Xondo 050  Xondo 200  Xondo 400
Measuring unit    CAB 950  CAB 950  CAB 950  CAB 950
Automatic unbalance measurement    •   •   •   •
Automatic unbalance correction 5)    •   •   •   •
Turbine rotor    •  •  •   •
Compressor rotor
Rotor
Weight  [g]  50 - 200  50 - 200  100 - 600   400 - 1600
Diameter  [mm]  30 - 65  30 - 65  45 - 95   65 - 125
Machine
Measurement uncertainty 2)  [gmm]  0.002 - 0.02  0.005 - 0.03  0.01 - 0.1   0.05 - 0.3
Cycle time 3)  [s]  35 - 45  35 - 45  40 - 50   40 - 60
Air pressure  [kPa]  450 - 600  450 - 600  450 - 600  450 - 600
Air consumption  [m3/h]
Power consumption  [kVA]

1) Adapted to the rotor
2) Acc. To DIN 1319, 95% probability, work-piece dependent
3) Dependent on initial unbalance and quality of the rotor
4) Data non-binding, dependent on the respective equipment
5) Polar grinding on the hub and rear side
o.r .on request
